Servo D71MH
N° de l'article: 1-02660
6-7,4 V | max. 40,2 N/cm | max. 0,13 Sek/60° | IP4X
Contenu:
- 1x HiTEC Servo D71MH
- Jeu de palonniers de servo (MS-I25, MS-L25, MS-X25)
- Matériel de fixation
Description
Grâce à la commande PWM et TTL et à son format compact, le servomoteur HiTEC D71MH s’intègre aisément dans les systèmes modernes de positionnement et de commande. En tant qu’actionneur précis, il prend en charge des tâches de positionnement exigeantes, où des mouvements reproductibles sont indispensables. Un potentiomètre assure le retour de position et permet une régulation sensible avec un recentrage exact, de sorte que les positions de consigne sont atteintes de manière fiable et répétable.
L’entraînement repose sur un moteur à balais à noyau métallique qui, associé au train d’engrenages en métal, transmet de manière fiable des couples d’actionnement jusqu’à 44 N·cm et fournit des réserves de couple immédiates pour des mouvements dynamiques. Le train d’engrenages métallique favorise une transmission de puissance avec peu de pertes et confère au servo une réponse directe et précise. La large plage de tension de fonctionnement de 3,5 à 8,4 V offre une grande liberté dans la conception de l’alimentation et facilite l’intégration dans différents environnements électroniques. Ainsi, ce servomoteur associe traitement précis du signal, commande flexible et mécanique robuste pour offrir une solution convaincante pour les applications de positionnement compactes et professionnelles.
Pour tout conseil technique complémentaire, n’hésitez pas à contacter notre équipe d’assistance technique📧.
L’entraînement repose sur un moteur à balais à noyau métallique qui, associé au train d’engrenages en métal, transmet de manière fiable des couples d’actionnement jusqu’à 44 N·cm et fournit des réserves de couple immédiates pour des mouvements dynamiques. Le train d’engrenages métallique favorise une transmission de puissance avec peu de pertes et confère au servo une réponse directe et précise. La large plage de tension de fonctionnement de 3,5 à 8,4 V offre une grande liberté dans la conception de l’alimentation et facilite l’intégration dans différents environnements électroniques. Ainsi, ce servomoteur associe traitement précis du signal, commande flexible et mécanique robuste pour offrir une solution convaincante pour les applications de positionnement compactes et professionnelles.
Pour tout conseil technique complémentaire, n’hésitez pas à contacter notre équipe d’assistance technique📧.

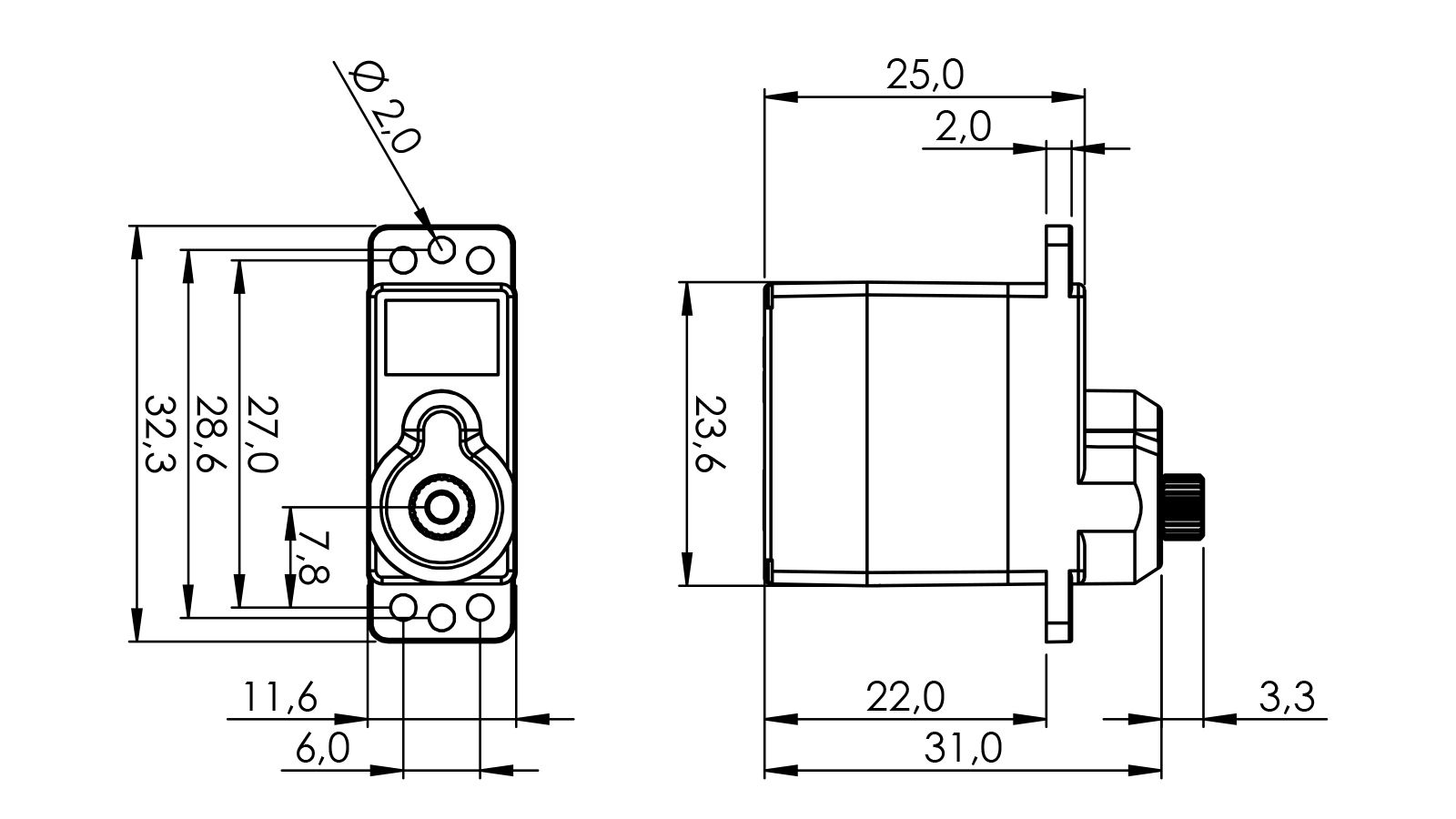

Données techniques
Largeur (mm)
11,60
Type moteur
Cored Metal Brush
Encodeur
Potentiomètre
Classe de protection IP
IP4X
Communication
PWM / TTL
Type Servo
Digital
Tension max. (V)
7,40
Couple max. (kg/cm)
4,50
Vitesse Réglage max. (sec/60 degrees)
0,13
Hitec Servo Series
D-Series
Poids (gramm)
12,50
Engrenage
M25T (Ø5,0mm)
Longueur (mm)
23,60
Hauteur (mm)
31,00
Tension min. (V)
6,00
Couple min. (kg/cm)
3,90
Vitesse Réglage min. (sec/60 degrees)
0,16
Angle de rotation standard (degrees)
± 60°
Angle de rotation programmable (degrees)
175°
Rotation multiple
ne pas possible
Contniuos Rotation
Non
Consommation de courant en repos (mA)
30
Consommation de courant max. (mA)
1500
Couple min. (N/cm)
36,30
Couple max. (N/cm)
40,20
Logement
Plastique technique
Connecteur
Hitec 3 Pin (Uni)
Engrenage (caractéristique)
Métal
