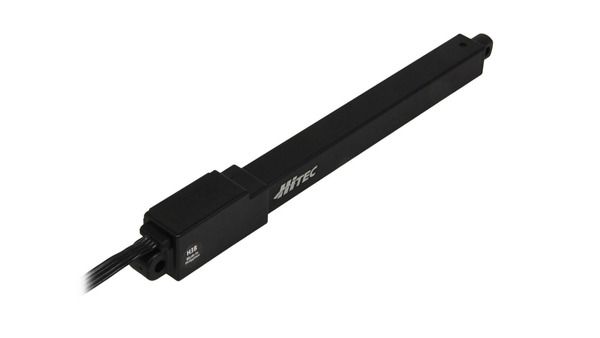

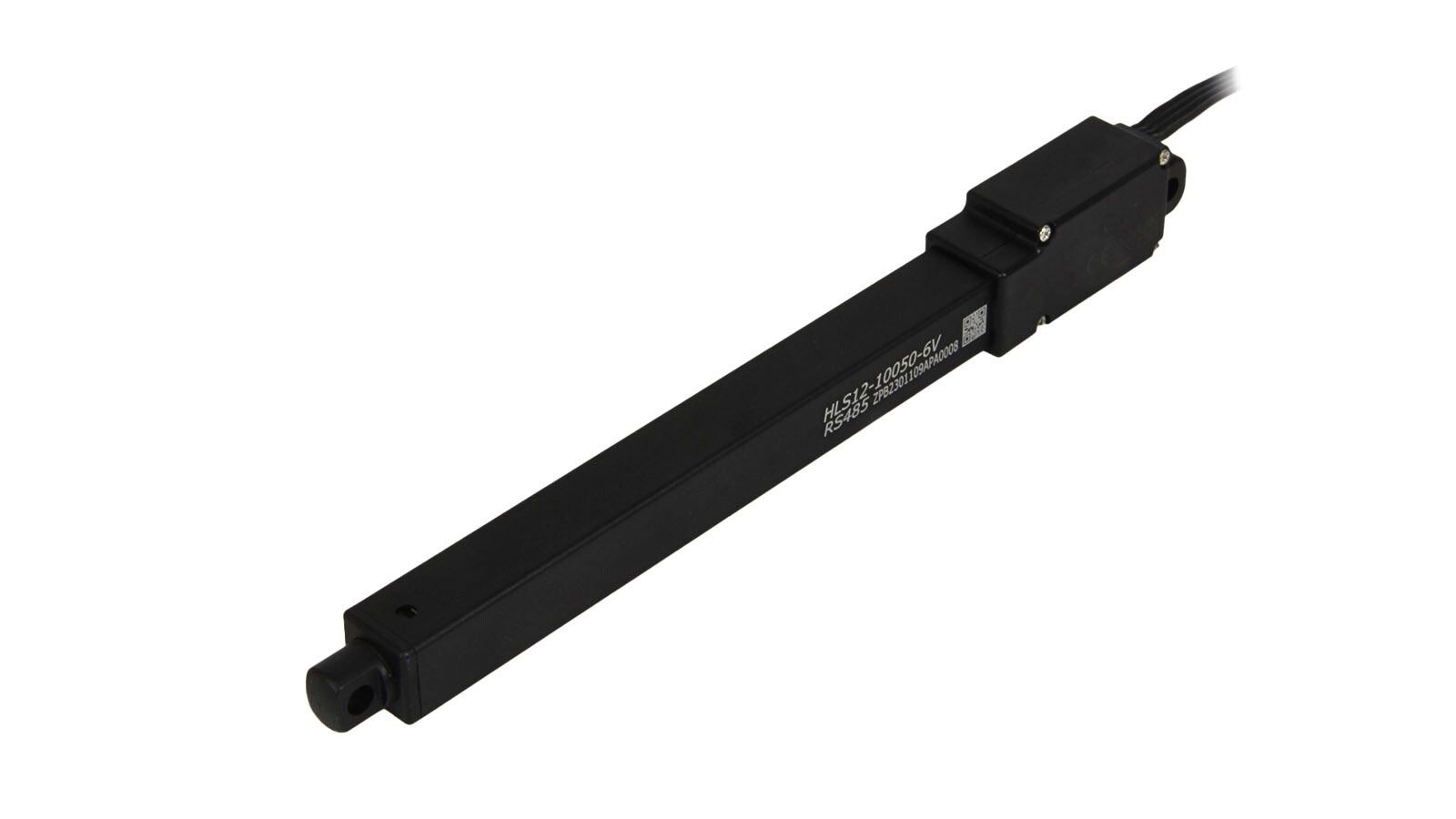

Actuateur linéaire HLS12-RS485-10050

N° de l'article: 1-03303

4 - 8,4 V | 100 mm | 50 : 1 | max. 30,4 N | max. 30,9 mm/s

Contenu:

1x HiTEC Actuateur linéaire HLS12-RS485-10050
Matériel de fixation

Description Données techniques Accessoires nécessaires Téléchargements Articles alternatifs

Description

Les servomoteurs linéaires HiTEC sont prévus pour les usages industriels et remplissent diverses tâches dans les domaines de l'automatisation et de la robotique. Ils sont disponibles en trois longueurs différentes (30, 50 et 100 mm de course) ainsi qu'en quatre types de réducteurs différents (1:50, 1:100, 1:210, 1:380). Les actionneurs linéaires avec un rapport court de 1:50 sont très rapides, tandis que ceux avec un rapport long (1:380) sont extrêmement puissants.

Le protocole de contrôle est RS485, et l'amplificateur est de type 32bits programmable numérique. Les pignons des HLS12-RS485 sont métalliques.

La série Hitec HLS12-RS485 est déclinée en 3 gammes de course :
- Hitec HLS12-30XX : pour une course utile de 30mm
- Hitec HLS12-50XX : pour une course utile de 50mm
- Hitec HLS12-100XX : pour une course utile de 100mm

Dans chaque plage de course, HLS12-RS485 est disponible avec 4 types de réduction différents, avec un rapport vitesse/couple spécifique :
- Hitec HLS12-XX50 : réducté à 1:50, vitesse de 19mm/s sous 6.V pour une charge de 1kgf (9.8N)
- Hitec HLS12-XX100 : réducté à 1:100, vitesse de 10.3mm/s sous 6.V pour une charge de 1.7kgf (16.7N)
- Hitec HLS12-XX210 : réducté à 1:210, vitesse de 4.5mm/s sous 6.V pour une charge de 3.6kgf (35.3N)
- Hitec HLS12-XX380 : réducté à 1:380, vitesse de 2.5mm/s sous 6.V pour une charge de 6.5kgf (63.7N)

Ce sont donc 3x4=12 variantes qui sont disponibles en fonction des besoins de l'utilisateur :

1-03301 Actuateur linéaire HLS12-RS485-3050
1-03302 Actuateur linéaire HLS12-RS485-5050
1-03303 Actuateur linéaire HLS12-RS485-10050 : course utile de 100mm, vitesse de 19mm/s sous 6.V pour une charge de 1kgf (9.8N)
1-03304 Actuateur linéaire HLS12-RS485-30100
1-03305 Actuateur linéaire HLS12-RS485-50100
1-03306 Actuateur linéaire HLS12-RS485-100100
1-03307 Actuateur linéaire HLS12-RS485-30210
1-03308 Actuateur linéaire HLS12-RS485-50210
1-03309 Actuateur linéaire HLS12-RS485-100210
1-03310 Actuateur linéaire HLS12-RS485-30380
1-03311 Actuateur linéaire HLS12-RS485-50380
1-03312 Actuateur linéaire HLS12-RS485-100380

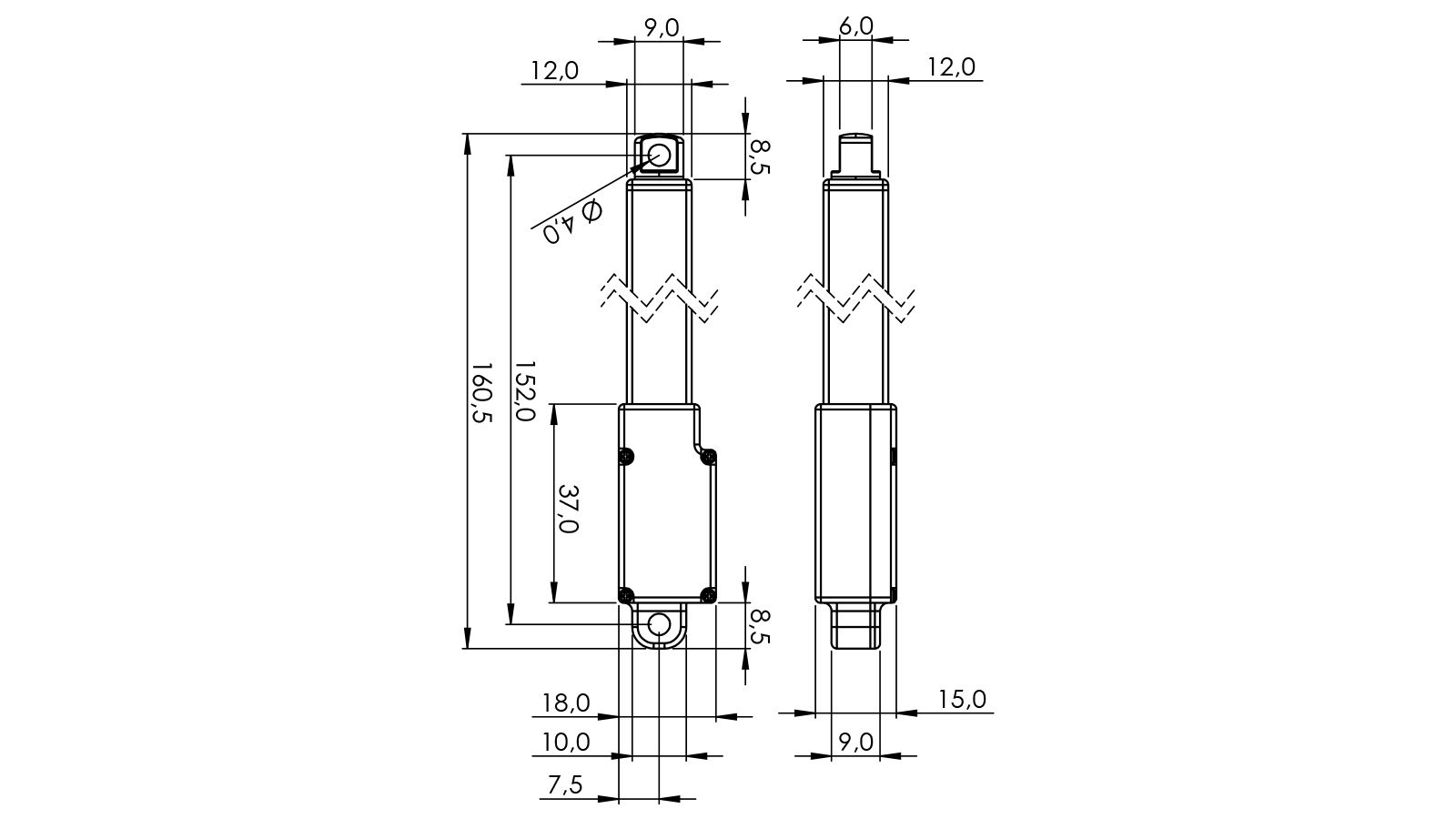

Données techniques

Longueur (mm)

152,00

Largeur (mm)

15,00

Hauteur (mm)

18,00

Poids (g)

56,00

Communication

RS485

course (mm)
