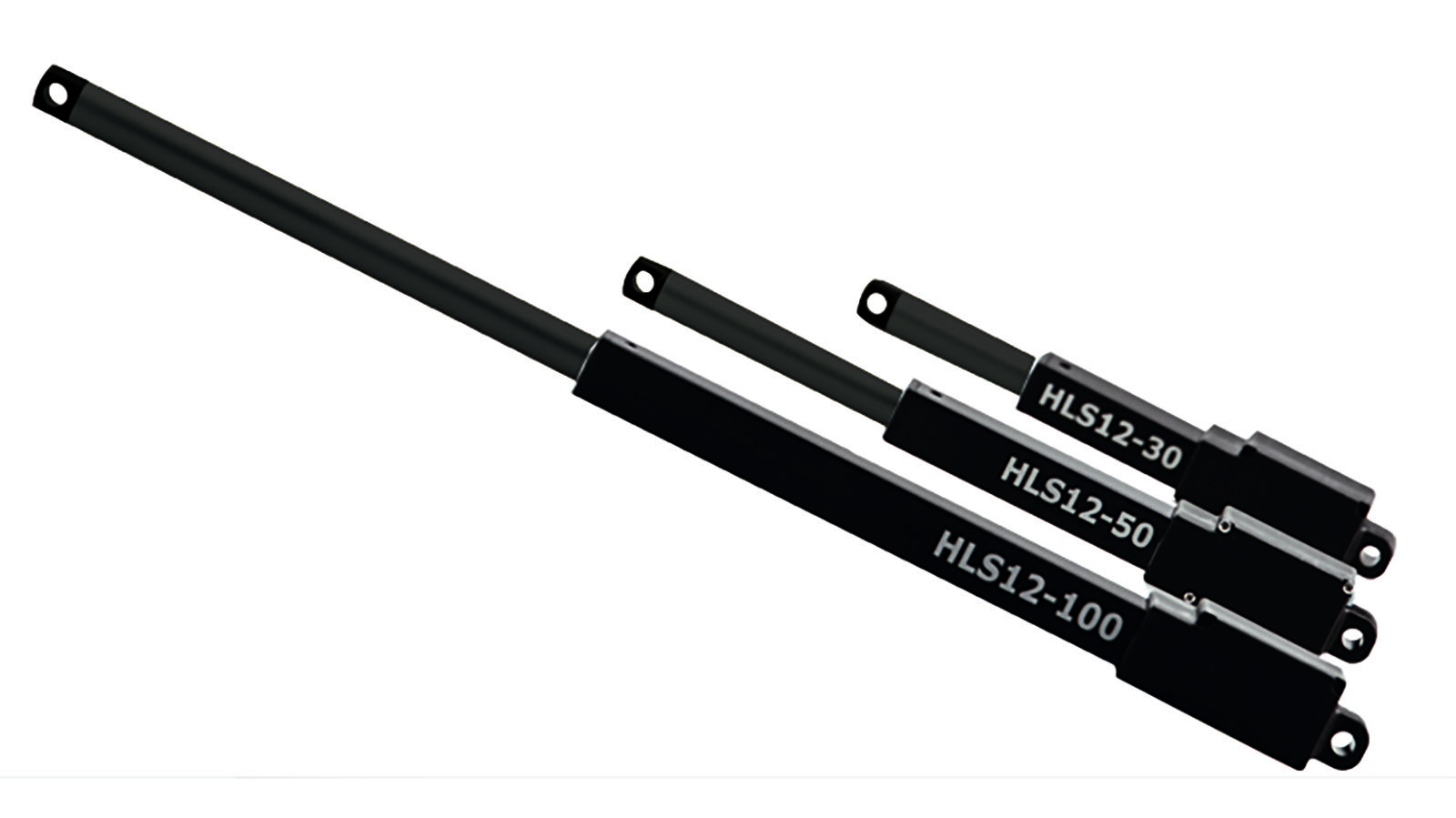

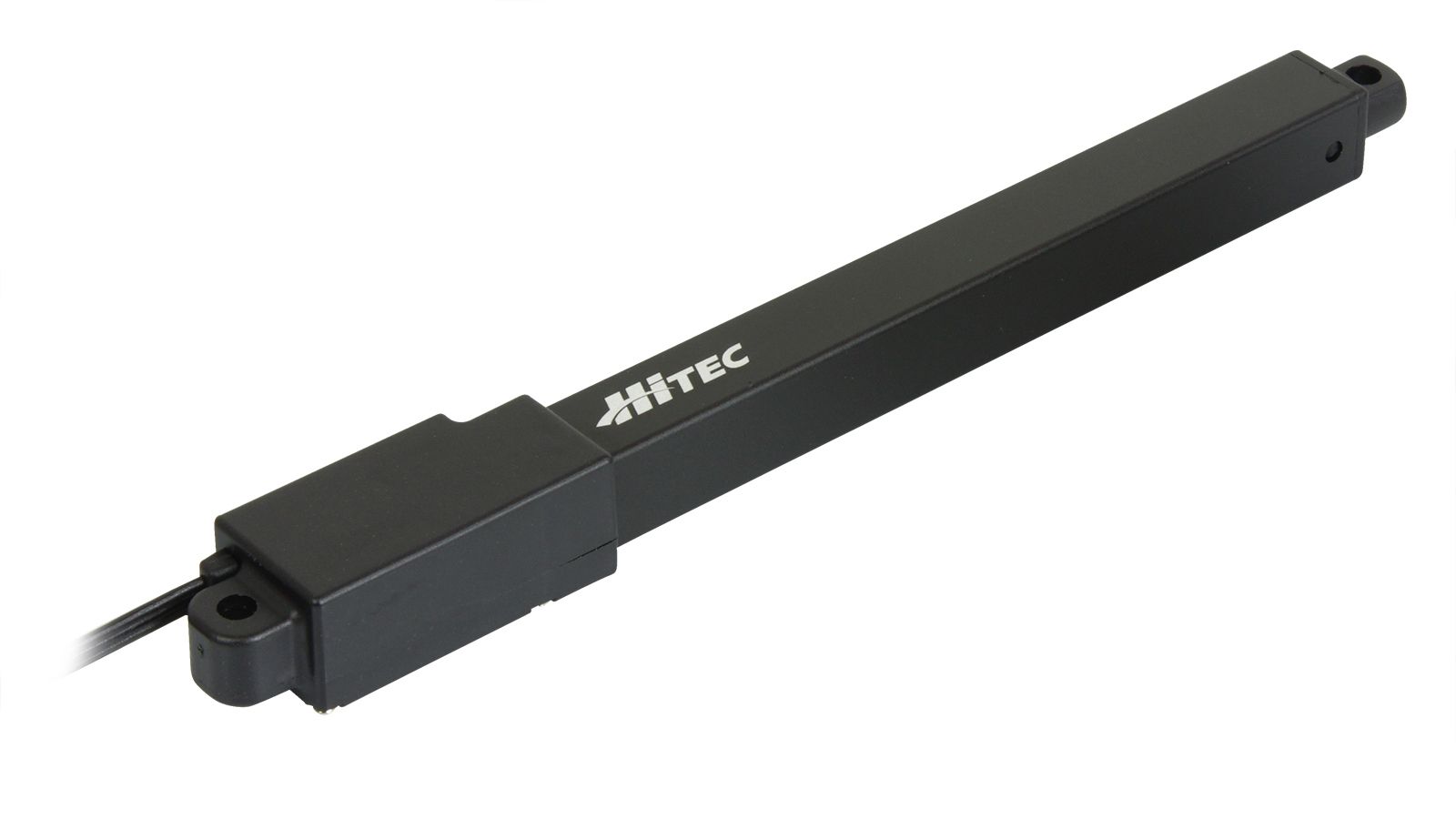

Actuateur linéaire HLS12-100380
N° de l'article: 1-02461
4 - 8,4 V | 100 mm | 380 : 1 | max. 217,71 N | max. 4,1 mm/s
Contenu:
- 1x HiTEC Actuateur linéaire HLS12-100380
- Matériel de fixation
Description

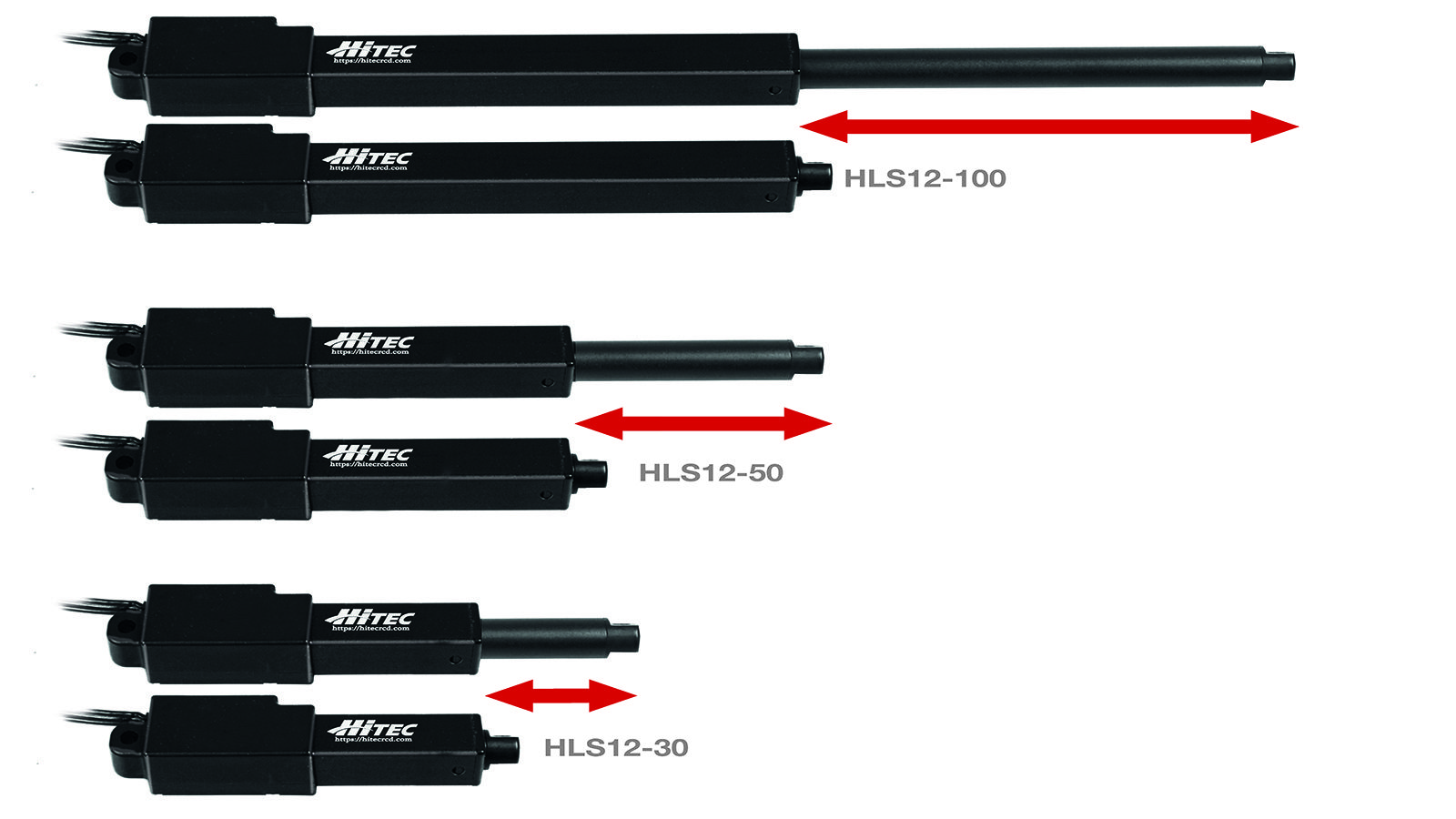

Le HiTEC HLS12 100380 est un actionneur linéaire compact conçu pour des mouvements linéaires contrôlés et exigeants avec une force d’actionnement élevée. La commande s’effectue via une interface PWM traditionnelle, compatible avec les contrôleurs de servos courants et permettant une intégration simple dans des systèmes existants. Le mouvement linéaire en traction et en compression le long de l’axe de course peut ainsi être réglé avec précision sur toute la course de 100 mm, de complètement rentré à complètement déployé.
À l’intérieur, un moteur à balais robuste avec noyau métallique est associé à un réducteur présentant un rapport de transmission de 380 pour 1 ainsi qu’à une électronique numérique programmable 32 bits. Ce rapport de transmission offre une force d’actionnement particulièrement élevée tout en garantissant un mouvement à très haute résolution. L’ensemble assure un actionnement linéaire fluide et précis, avec une grande répétabilité, un positionnement sensible et un format compact, idéal pour les applications de réglage nécessitant des efforts élevés.
Pour tout conseil technique complémentaire, n’hésitez pas à contacter notre équipe d’assistance technique📧.
À l’intérieur, un moteur à balais robuste avec noyau métallique est associé à un réducteur présentant un rapport de transmission de 380 pour 1 ainsi qu’à une électronique numérique programmable 32 bits. Ce rapport de transmission offre une force d’actionnement particulièrement élevée tout en garantissant un mouvement à très haute résolution. L’ensemble assure un actionnement linéaire fluide et précis, avec une grande répétabilité, un positionnement sensible et un format compact, idéal pour les applications de réglage nécessitant des efforts élevés.
Pour tout conseil technique complémentaire, n’hésitez pas à contacter notre équipe d’assistance technique📧.
Données techniques
Longueur (mm)
152,00
Largeur (mm)
15,00
Hauteur (mm)
18,00
Poids (g)
56,00
Communication
PWM
course (mm)
100
Rapport de démultiplication
380:1
Couple maximal levé à 6V (N)
117,68
Couple min. (N)
141,22
Couple max. (N)
217,71
Charge latérale maximale (N)
15,00
Vitesse min. (mm/s)
2,60
Vitesse max. (mm/s)
4,10
Tension min. (V)
4,00
Tension max. (V)
8,40
Type moteur
Cored Metal Brush
Engrenage
Métal
Boitier
Plastique technique
Connecteur
Hitec 3 Pin (Uni)
Type servo
Numérique
