Servo HS-225BB
N° de l'article: 112225
4,8-6 V | max. 47,1 N/cm | max. 0,13 Sek/60° | IP4X
Contenu:
- 1x HiTEC Servo HS-225BB
- Jeu de palonniers de servo (R-O, R-X, R-I, R-D, R-C, R-XA)
- Matériel de fixation
Description
Commande directe et précision : ce servomoteur HiTEC associe un retour analogique par potentiomètre à l’interface PWM éprouvée pour une intégration simple. Le HS-225BB utilise un moteur à balais avec noyau métallique, atteint 0,13 s par 60° sous 6,0 V et fournit 43 N·cm de couple. Un arbre de sortie monté sur roulement à billes assure une rotation fluide et un recentrage répétable, même lors d’actions fréquentes. Avec 4,8–6,0 V, l’actionneur convient aux mécanismes compacts, volets et leviers exigeant une réponse rapide et un positionnement sûr. Il en résulte une solution épurée et efficace, alliant vitesse, qualité du retour et simplicité de pilotage.
Pour tout conseil technique complémentaire, n’hésitez pas à contacter notre équipe d’assistance technique📧.
Pour tout conseil technique complémentaire, n’hésitez pas à contacter notre équipe d’assistance technique📧.
Données techniques
Largeur (mm)
16,80
Type moteur
Cored Metal Brush
Encodeur
Potentiomètre
Classe de protection IP
IP4X
Communication
PWM
Type Servo
Analogique
Tension max. (V)
6,00
Couple max. (kg/cm)
4,40
Vitesse Réglage max. (sec/60 degrees)
0,13
Hitec Servo Series
HS-Series
Poids (gramm)
27,70
Engrenage
H24T (Ø6,0mm)
Longueur (mm)
32,20
Hauteur (mm)
31,00
Tension min. (V)
4,80
Couple min. (kg/cm)
3,70
Vitesse Réglage min. (sec/60 degrees)
0,15
Angle de rotation standard (degrees)
± 60°
Angle de rotation programmable (degrees)
ne pas possible
Rotation multiple
ne pas possible
Contniuos Rotation
Non
Consommation de courant en repos (mA)
7
Consommation de courant max. (mA)
2000
Couple min. (N/cm)
38,20
Couple max. (N/cm)
47,10
Logement
Plastique technique
Connecteur
Hitec 3 Pin (Uni)
Engrenage (caractéristique)
Polyamide

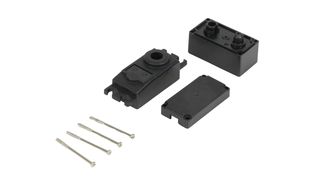

Pièces de rechange
