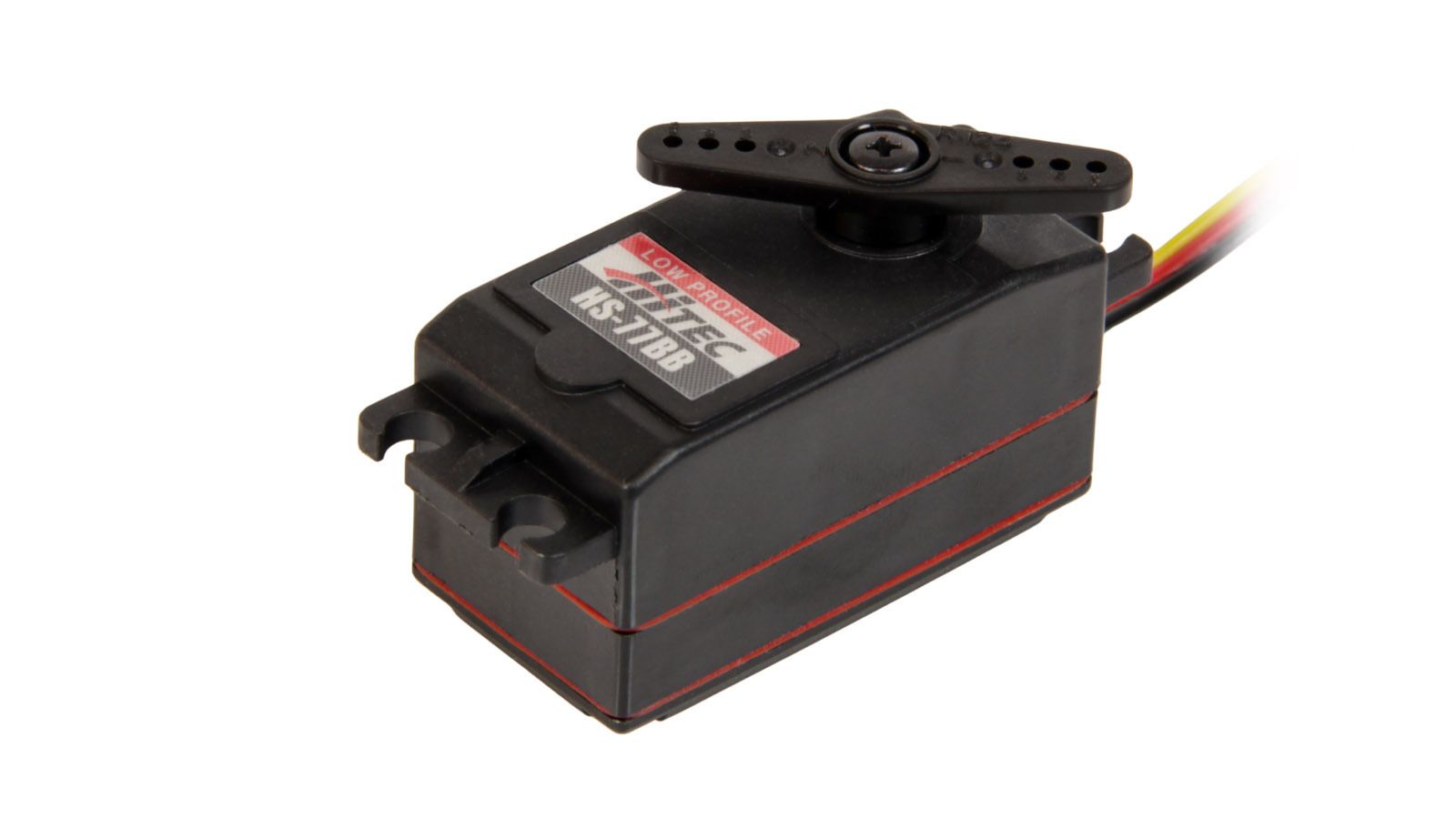

Servo HS-77BB
N° de l'article: 1-03236
4,8-4,8 V | max. 53,9 N/cm | max. 0,18 Sek/60° | IP54
Contenu:
- 1x HiTEC Servo HS-77BB
- Jeu de palonniers de servo (R-O, R-X, R-I, R-D, R-C)
- Matériel de fixation
Description
#1-03236 Servo Hitec HS-77BB
Avec sa conception à profil bas (Low Profile) et son couple permanent élevé, le HS-77BB est un excellent choix pour le montage sur les ailes ou la queue des avions jusqu’à 1,20m d'envergure environ. Les modèles étroits ou fins tels que sous-marins, bateaux, voitures ou camions RC peuvent également bénéficier de la puissance et de la taille compacte de ce servo.
Conception compacte à profil bas
Moteur en ferrite tripolaire à couple élevé
Engrenages en nylon durables
Roulements à billes supérieurs
Plage de tension de fonctionnement (Volts DC) 4.8V ~ 6.0V
Vitesse (Seconde @ 60°) 0,18 ~ 0,14
Plage de couple maximale oz. / dans. 61 ~ 76
Plage de couple maximale kg. / cm. 4.4 ~ 5.5
Consommation de courant au ralenti 8 mA
Appel de courant de fonctionnement sans charge 250 mA
Appel de courant de décrochage 800mA
Largeur de bande morte 8µs

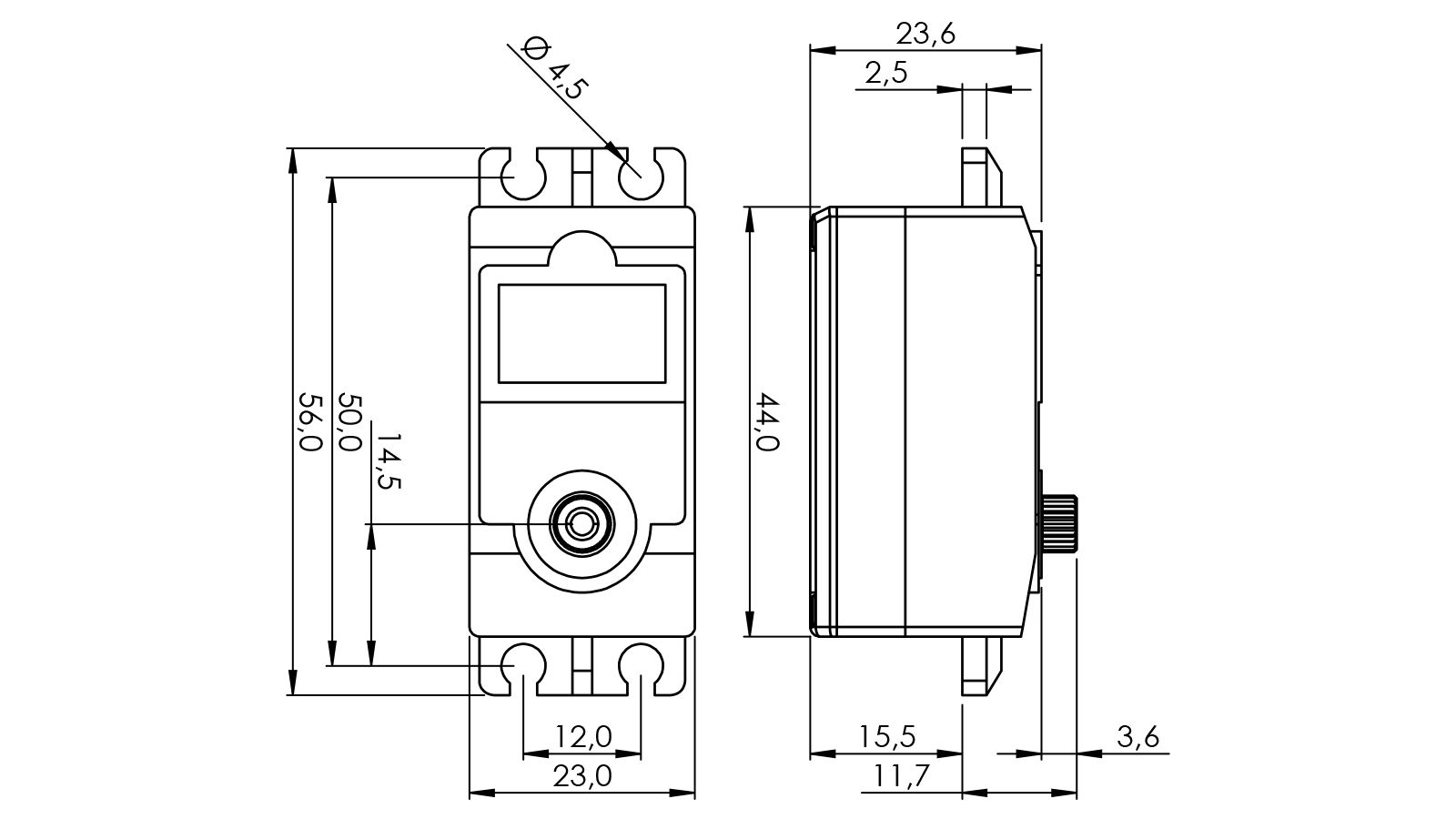

Dimensions (Métrique) 44,0 x 23,0 x 25,0
Poids (gramme) 35,0
Type de circuits CMS analogique HT7003
Type de moteur Ferrite à charbon à 3 pôles
Matériel d’engrenage Nylon
Type de roulement Roulement à billes supérieur
Arbre de sortie (type / Ømm) Norme 24
Boîtier Plastique
Résistance à la poussière / à l’eau Résistant aux éclaboussures
Jauge de connecteur (AWG) / Nombre de brins 25 / 40
Avec sa conception à profil bas (Low Profile) et son couple permanent élevé, le HS-77BB est un excellent choix pour le montage sur les ailes ou la queue des avions jusqu’à 1,20m d'envergure environ. Les modèles étroits ou fins tels que sous-marins, bateaux, voitures ou camions RC peuvent également bénéficier de la puissance et de la taille compacte de ce servo.
Conception compacte à profil bas
Moteur en ferrite tripolaire à couple élevé
Engrenages en nylon durables
Roulements à billes supérieurs
Plage de tension de fonctionnement (Volts DC) 4.8V ~ 6.0V
Vitesse (Seconde @ 60°) 0,18 ~ 0,14
Plage de couple maximale oz. / dans. 61 ~ 76
Plage de couple maximale kg. / cm. 4.4 ~ 5.5
Consommation de courant au ralenti 8 mA
Appel de courant de fonctionnement sans charge 250 mA
Appel de courant de décrochage 800mA
Largeur de bande morte 8µs
Dimensions (Métrique) 44,0 x 23,0 x 25,0
Poids (gramme) 35,0
Type de circuits CMS analogique HT7003
Type de moteur Ferrite à charbon à 3 pôles
Matériel d’engrenage Nylon
Type de roulement Roulement à billes supérieur
Arbre de sortie (type / Ømm) Norme 24
Boîtier Plastique
Résistance à la poussière / à l’eau Résistant aux éclaboussures
Jauge de connecteur (AWG) / Nombre de brins 25 / 40
Données techniques
Largeur (mm)
23,00
Type moteur
Cored Metal Brush
Encodeur
Potentiomètre
Classe de protection IP
IP54
Communication
PWM
Type Servo
Analogique
Tension max. (V)
4,80
Couple max. (kg/cm)
4,40
Vitesse Réglage max. (sec/60 degrees)
0,18
Hitec Servo Series
HS-Series
Poids (gramm)
35,00
Engrenage
H24T (Ø6,0mm)
Longueur (mm)
44,10
Hauteur (mm)
24,80
Tension min. (V)
4,80
Couple min. (kg/cm)
4,40
Vitesse Réglage min. (sec/60 degrees)
0,18
Angle de rotation standard (degrees)
± 67,5°
Angle de rotation programmable (degrees)
ne pas possible
Rotation multiple
ne pas possible
Contniuos Rotation
Non
Consommation de courant en repos (mA)
8
Consommation de courant max. (mA)
250
Couple min. (N/cm)
43,10
Couple max. (N/cm)
53,90
Logement
Plastique technique
Connecteur
Hitec 3 Pin (Uni)
Engrenage (caractéristique)
Polyamide
