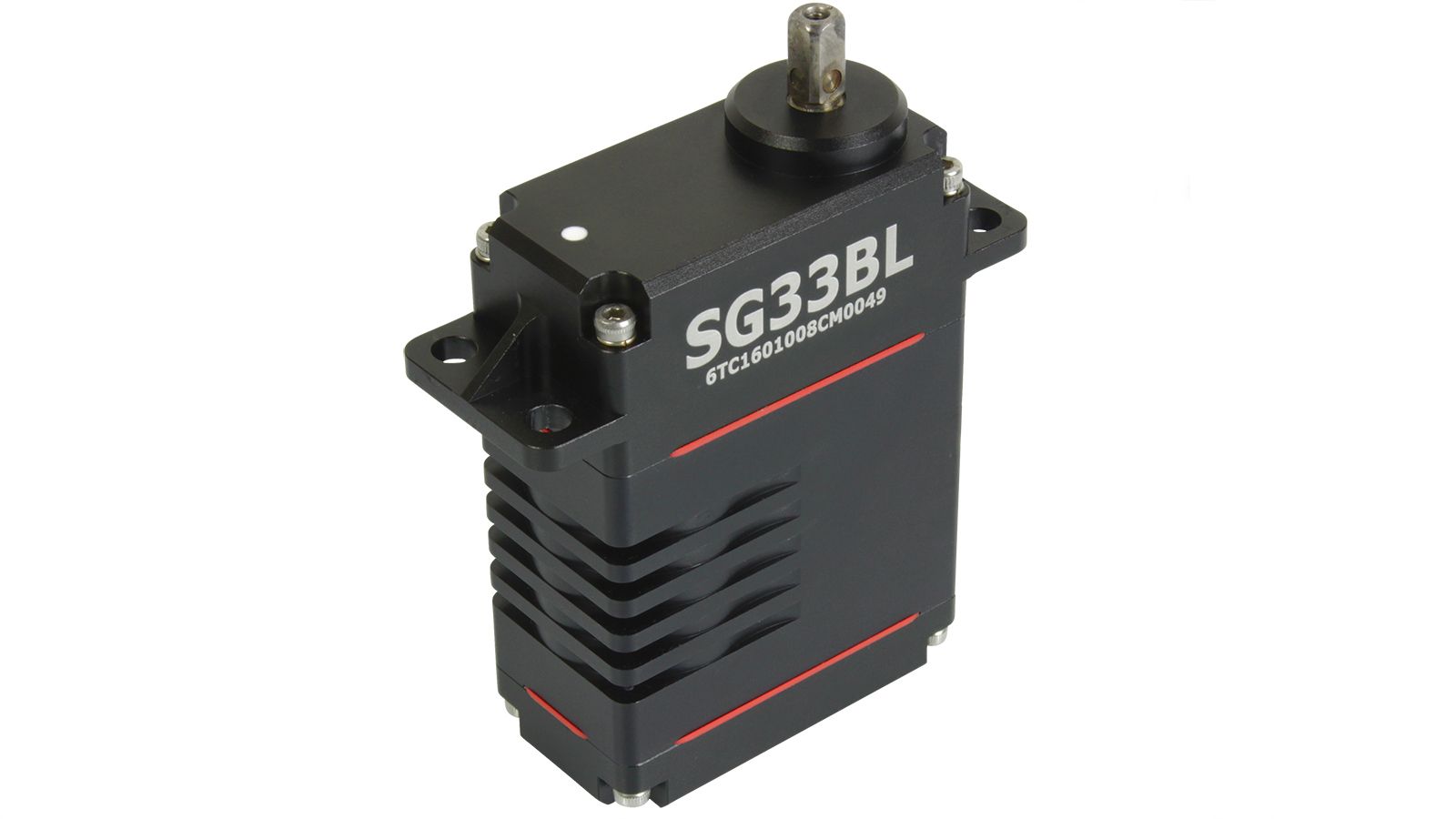

Servo SG33BL-T-24V (DB9 SUB)
Artikel-Nr.: 1-02462
18-32 V | max. 1441,57 N/cm | max. 0,185 Sek/60° | IP68
Lieferumfang:
- 1x HiTEC Servo SG33BL-T-24V (DB9 SUB)
- 1x Servohebel I-MOS (6.5x6.5)
- Befestigungsmaterial
Beschreibung
Der HiTEC-Servomotor SG33BL-T-24V treibt anspruchsvolle Stellaufgaben mit hoher Dynamik voran. Der Digitalservo setzt auf einen BLDC-Antrieb und einen magnetischen Encoder für exaktes Positionsfeedback und hohe Wiederholgenauigkeit. Über PWM, TTL oder RS-485 integriert sich das System dank seiner bewährten und praxiserprobten Schnittstellen zuverlässig in neue wie bestehende Steuerungen und erleichtert die Inbetriebnahme. Das gehärtete Stahlgetriebe wandelt die Antriebsleistung in eine Stellkraft von 1441 N/cm um. IP68 schützt dauerhaft gegen Staub und Wasser – ideal für raue Industrieumgebungen.
Der Versorgungsbereich von 18,00–32,00 V schafft Spielraum in 24-V-Netzen. Der DB-9-SUB-Anschluss sorgt für eine robuste, servicefreundliche Verdrahtung im Schaltschrank und an bewegten Achsen. So verbindet HiTEC präzise Sensorik, vielseitige Kommunikation und langlebige Mechanik zu einem Servomotor, der Durchsatz und Prozessstabilität spürbar steigert – vom ersten Takt an.
Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.
Der Versorgungsbereich von 18,00–32,00 V schafft Spielraum in 24-V-Netzen. Der DB-9-SUB-Anschluss sorgt für eine robuste, servicefreundliche Verdrahtung im Schaltschrank und an bewegten Achsen. So verbindet HiTEC präzise Sensorik, vielseitige Kommunikation und langlebige Mechanik zu einem Servomotor, der Durchsatz und Prozessstabilität spürbar steigert – vom ersten Takt an.
Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.
Technische Daten
Breite (mm)
33,00
Motortyp
BLDC
Drehgeber
Magnetic Encoder
IP-Schutzklasse
IP68
Kommunikation
PWM / TTL / RS-485
Servotyp
Digitalservo
Spannung max. (V)
32,00
Stellkraft max. (kg/cm)
147,00
Stellzeit max. (Sek/60 Grad)
0,19
Hitec Servo Serie
SG-Serie
Gewicht (Gramm)
480,00
Verzahnung
Quadrat (6,5mm x 6,5mm)
Länge (mm)
64,00
Höhe (mm)
95,00
Spannung min. (V)
18,00
Stellkraft min. (kg/cm)
147,00
Stellzeit min. (Sek/60 Grad)
0,19
Drehwinkel Standard (Grad)
± 60°
Drehwinkel programmierbar (Grad)
320°
Multi Turn
± 8 Turns
Contniuos Rotation
Ja
Stromverbrauch Leerlauf (mA)
20
Stromverbrauch max. (mA)
6400
Stellkraft min. (N/cm)
1081,67
Stellkraft max. (N/cm)
1441,57
Gehäuse
Aluminiumbeschichtung
AnschluĂźtyp
DB-9-SUB
Getriebe (Charakteristik)
Gehärteter Stahl
