Servo MD980TW-RS485
Artikel-Nr.: 1-03230
4,8-7,4 V | max. 431,49 N/cm | max. 0,17 Sek/60° | IP54
Lieferumfang:
- 1x HiTEC Servo MD980TW-RS485
- Servohebel Set (HD-IM25, HD-LS25, HD-OS25, HD-X25, HD-IL25, HD-LL25, HD-IG25, HD-LG25)
- Befestigungsmaterial
Beschreibung
Dieses System verfügt über einen hochauflösenden 32-Bit programmierbaren PWM-Digital-Schaltkreis, der sowohl PWM- als auch TTL-Protokollfähigkeit bietet.
Es ist mit einem magnetischen Encoder-Positionssensor ausgestattet, der präzise Positionsmessungen ermöglicht. Der Betrieb ist in einem weiten Spannungsbereich von 4,8 bis 7,4 Volt möglich.
Die verwendeten Motoren sind besonders robust und langlebig, ideal für anspruchsvolle Anwendungen. Das Gehäuse ist nach IP54 geschützt, was Schutz vor Staub und Wasser bietet. Zudem verfügt das System über eine 25-Zahn-Ausgangswelle, die eine zuverlässige Verbindung gewährleistet.
Es ist mit einem magnetischen Encoder-Positionssensor ausgestattet, der präzise Positionsmessungen ermöglicht. Der Betrieb ist in einem weiten Spannungsbereich von 4,8 bis 7,4 Volt möglich.
Die verwendeten Motoren sind besonders robust und langlebig, ideal für anspruchsvolle Anwendungen. Das Gehäuse ist nach IP54 geschützt, was Schutz vor Staub und Wasser bietet. Zudem verfügt das System über eine 25-Zahn-Ausgangswelle, die eine zuverlässige Verbindung gewährleistet.

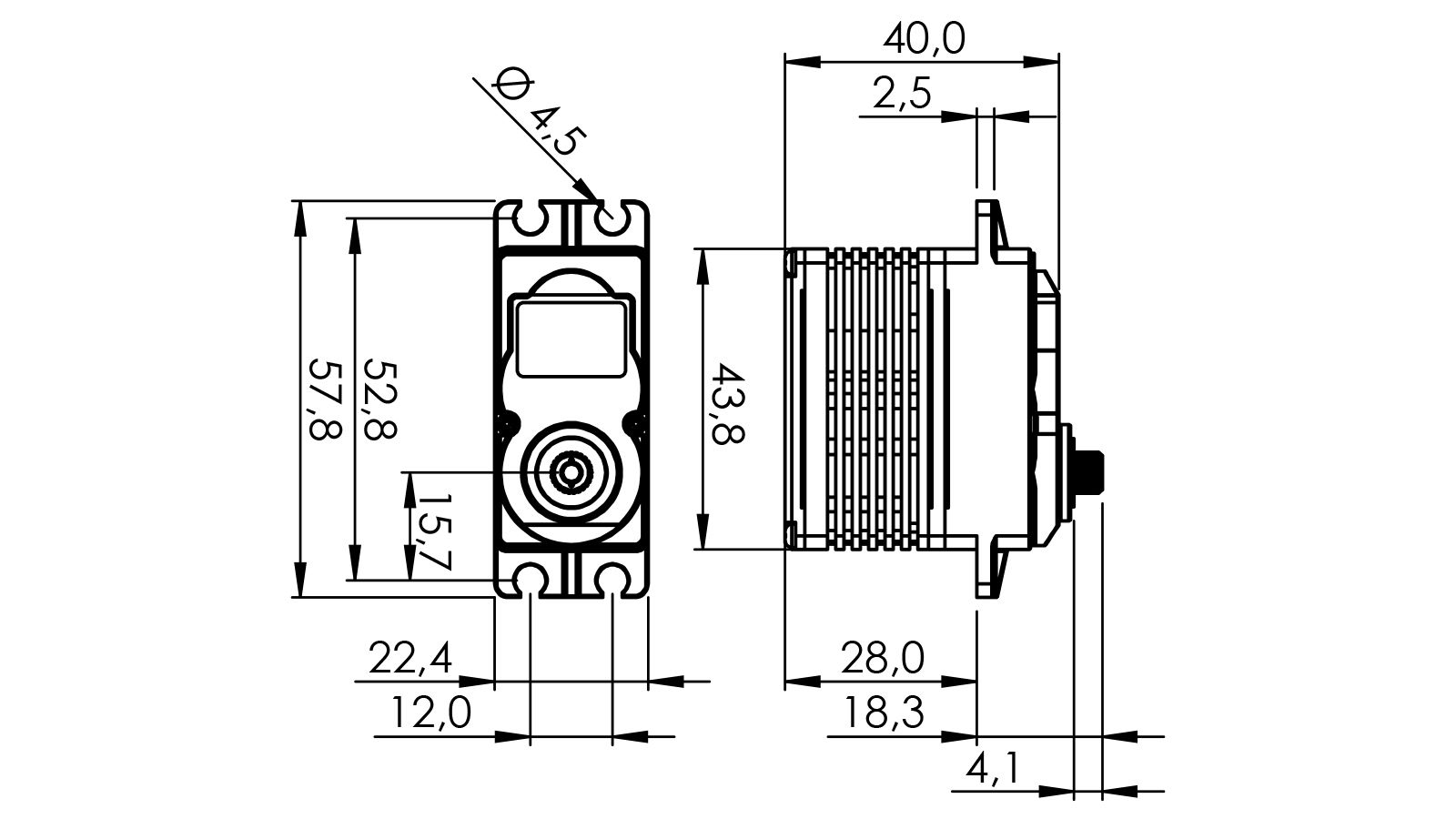

Technische Daten
Breite (mm)
22,40
Motortyp
Coreless
Drehgeber
Magnetic Encoder
IP-Schutzklasse
IP54
Kommunikation
RS-485
Servotyp
Digitalservo
Spannung max. (V)
7,40
Stellkraft max. (kg/cm)
44,00
Stellzeit max. (Sek/60 Grad)
0,17
Hitec Servo Serie
MD-Serie
Gewicht (Gramm)
76,70
Verzahnung
H25T (Ø6,0mm)
Länge (mm)
43,80
Höhe (mm)
40,00
Spannung min. (V)
4,80
Stellkraft min. (kg/cm)
26,00
Stellzeit min. (Sek/60 Grad)
0,28
Drehwinkel Standard (Grad)
± 60°
Drehwinkel programmierbar (Grad)
320°
Multi Turn
nicht möglich
Contniuos Rotation
Nein
Stromverbrauch Leerlauf (mA)
30
Stromverbrauch max. (mA)
6200
Stellkraft min. (N/cm)
254,97
Stellkraft max. (N/cm)
431,49
Gehäuse
Kunststoff
Anschlußtyp
Hitec 4 Pin (Uni)
Getriebe (Charakteristik)
Titanlegierung
