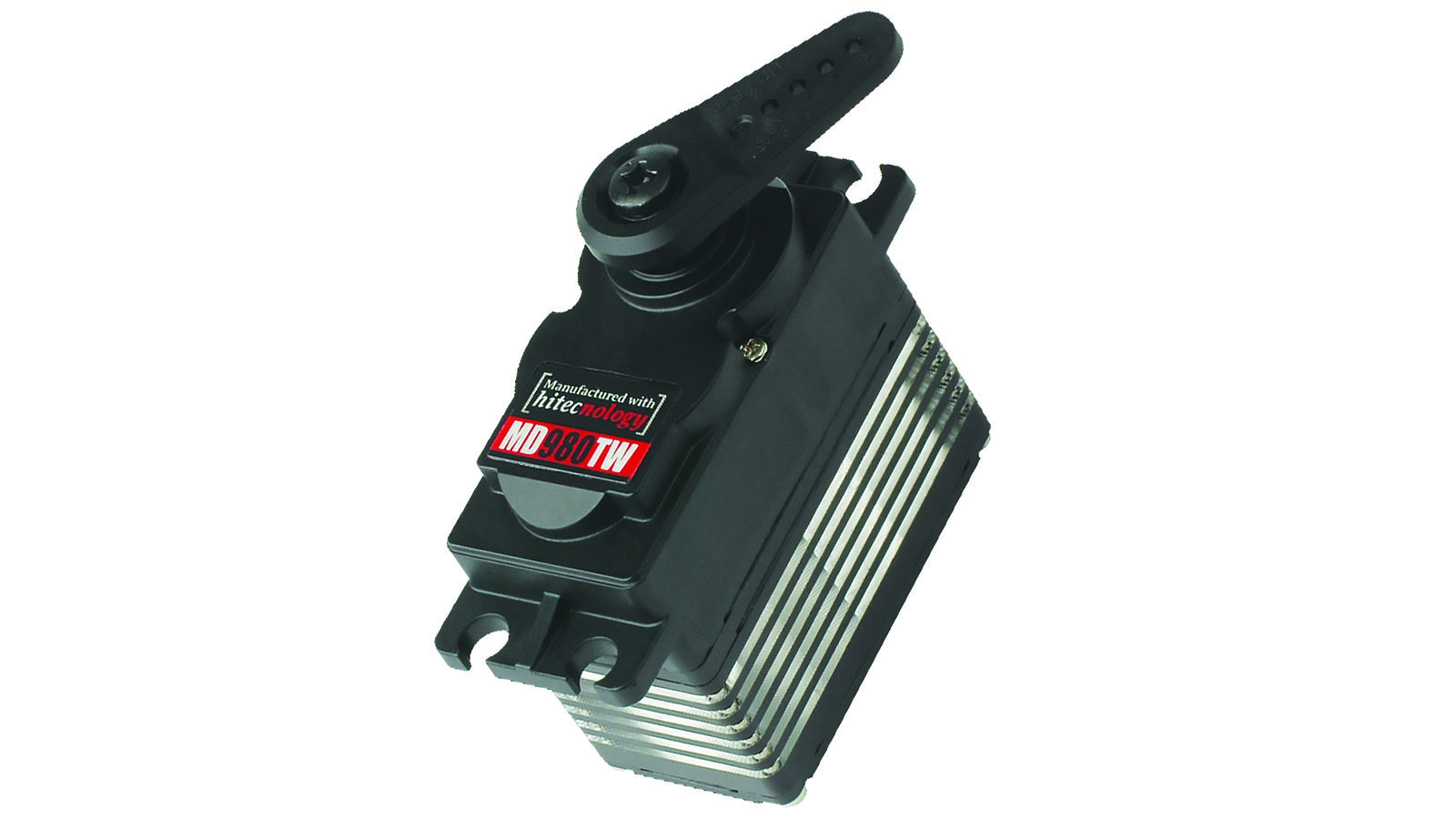

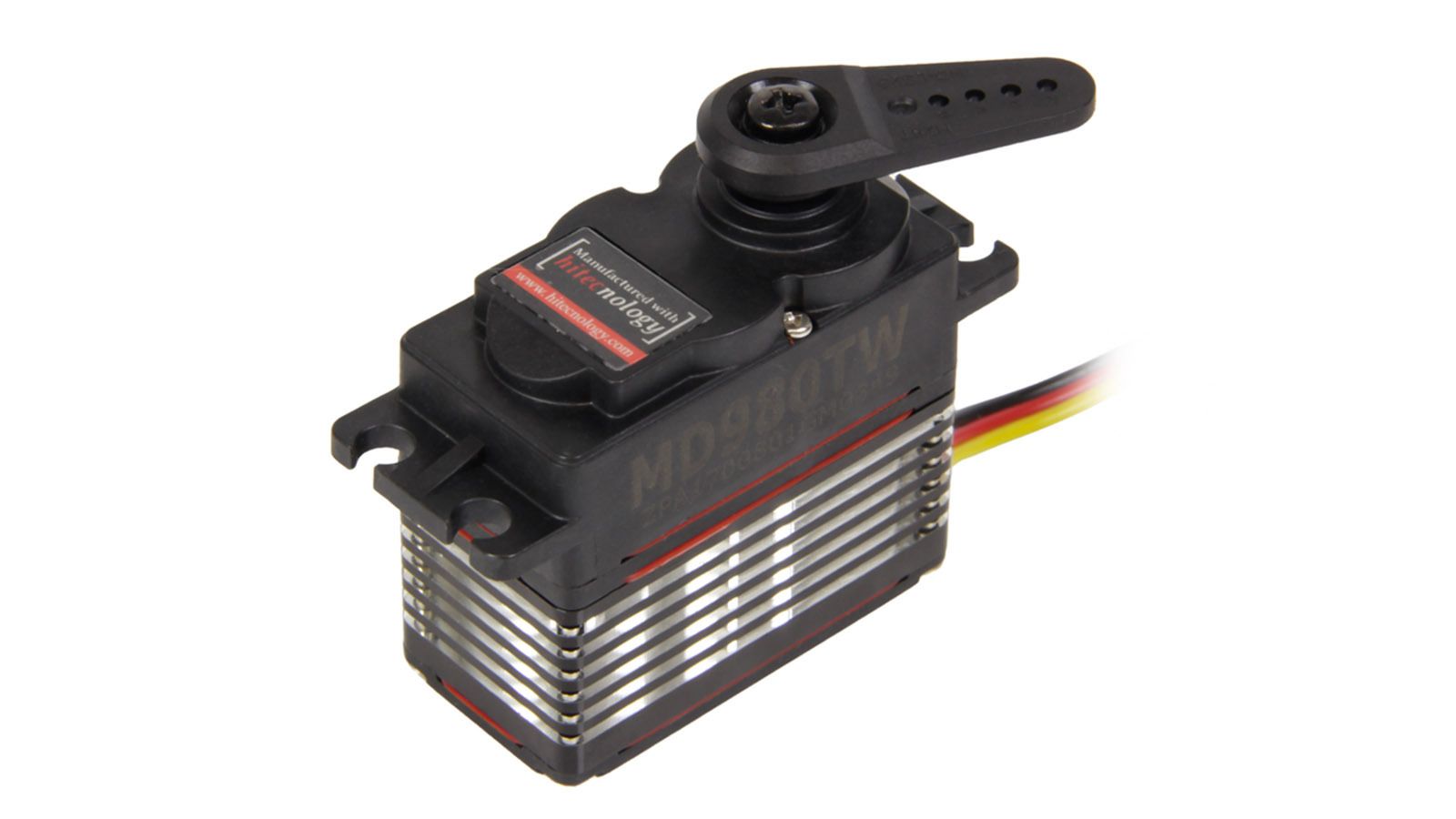

Servo MD980TW
Artikel-Nr.: 1-03166
4,8-7,4 V | max. 431,49 N/cm | max. 0,17 Sek/60° | IP54
Lieferumfang:
- 1x HiTEC Servo MD980TW
- Servohebel Set (HD-IM25, HD-LS25, HD-OS25, HD-X25, HD-IL25, HD-LL25, HD-IG25, HD-LG25)
- Befestigungsmaterial
Beschreibung
Merkmale:
Hochauflösende 32-Bit programmierbare PWM-Digitalschaltung
PWM- oder TTL-Protokollfähigkeit
Magnetischer Encoder-Positionssensor
Breiter Betriebsspannungsbereich (4,8–7,4 V)
Hochleistungsmotoren mit langer Lebensdauer
IP54-Gehäuse
25-Zahn-Abtriebswelle
RS-485*-, PWM- oder TTL-Steuerungsoptionen verfügbar *Die verfügbare RS-485-Protokolloption muss bei der Sonderbestellung angefragt werden.
Anpassungs- und Modifikationsoptionen verfügbar
Benutzerdefinierte Anschlussoptionen verfügbar
Teile und Zubehör:
Ersatzzahnradsatz
Ersatzgehäusesatz
Passende Hebel und Montagezubehör
Programmierbare Funktionen:
Endpunkteinstellungen
Richtung
Ausfallsicherung
Totband
Geschwindigkeit (langsamer)
Sanftanlaufrate
Überlastschutz
Datenspeicherung/-laden
Programmrücksetzung
Hochauflösende 32-Bit programmierbare PWM-Digitalschaltung
PWM- oder TTL-Protokollfähigkeit
Magnetischer Encoder-Positionssensor
Breiter Betriebsspannungsbereich (4,8–7,4 V)
Hochleistungsmotoren mit langer Lebensdauer
IP54-Gehäuse
25-Zahn-Abtriebswelle
RS-485*-, PWM- oder TTL-Steuerungsoptionen verfügbar *Die verfügbare RS-485-Protokolloption muss bei der Sonderbestellung angefragt werden.
Anpassungs- und Modifikationsoptionen verfügbar
Benutzerdefinierte Anschlussoptionen verfügbar
Teile und Zubehör:
Ersatzzahnradsatz
Ersatzgehäusesatz
Passende Hebel und Montagezubehör
Programmierbare Funktionen:
Endpunkteinstellungen
Richtung
Ausfallsicherung
Totband
Geschwindigkeit (langsamer)
Sanftanlaufrate
Überlastschutz
Datenspeicherung/-laden
Programmrücksetzung
Technische Daten
Breite (mm)
22,40
Motortyp
Coreless
Drehgeber
Magnetic Encoder
IP-Schutzklasse
IP54
Kommunikation
PWM / TTL
Servotyp
Digitalservo
Spannung max. (V)
7,40
Stellkraft max. (kg/cm)
44,00
Stellzeit max. (Sek/60 Grad)
0,17
Hitec Servo Serie
MD-Serie
Gewicht (Gramm)
75,80
Verzahnung
H25T (Ø6,0mm)
Länge (mm)
43,80
Höhe (mm)
40,00
Spannung min. (V)
4,80
Stellkraft min. (kg/cm)
26,00
Stellzeit min. (Sek/60 Grad)
0,28
Drehwinkel Standard (Grad)
± 60°
Drehwinkel programmierbar (Grad)
320°
Multi Turn
nicht möglich
Contniuos Rotation
Nein
Stromverbrauch Leerlauf (mA)
30
Stromverbrauch max. (mA)
6200
Stellkraft min. (N/cm)
254,97
Stellkraft max. (N/cm)
431,49
Gehäuse
Kunststoff mit Alu-Kühlkörper
Anschlußtyp
Hitec 3 Pin (Uni)
Getriebe (Charakteristik)
Titanlegierung
