Servo HSB-M9381TH
Artikel-Nr.: 1-01191
6-7,4 V | max. 333,43 N/cm | max. 0,14 Sek/60° | IP54
Lieferumfang:
- 1x HiTEC Servo HSB-M9381TH
- Servohebel Set (HD-IM25, HD-LS25, HD-OS25, HD-X25)
- Befestigungsmaterial
Beschreibung
Aktuatoranwendungen verlangen präzise Rückführung und hohe Dynamik. Der HiTEC Servomotor HSB-M9381TH kombiniert einen kontaktlosen magnetischen Encoder mit einem effizienten bürstenlosen Gleichstrommotor für schnelle, wiederholgenaue Positionen. Die praxiserprobte PWM Schnittstelle und die Programmierbarkeit sorgen für passgenaues Verhalten in unterschiedlichen Bewegungsprofilen. Der Versorgungsbereich von 4–8,4 V erleichtert die Auslegung. Bei 7,4 V erreicht das Digitalservo 0,14 s für 60° und liefert 333 N cm Drehmoment, geeignet für kraftvolle Stellvorgänge mit klar definierten Stopps. Das Titangetriebe arbeitet verschleißarm und hält das Umkehrspiel dauerhaft gering. Mit IP54 bleibt die Funktion in staub- und spritzwasserbelasteter Umgebung zuverlässig abrufbar, sodass der Antrieb in industriellen Anwendungen konstant präzise arbeitet.
Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.
Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.

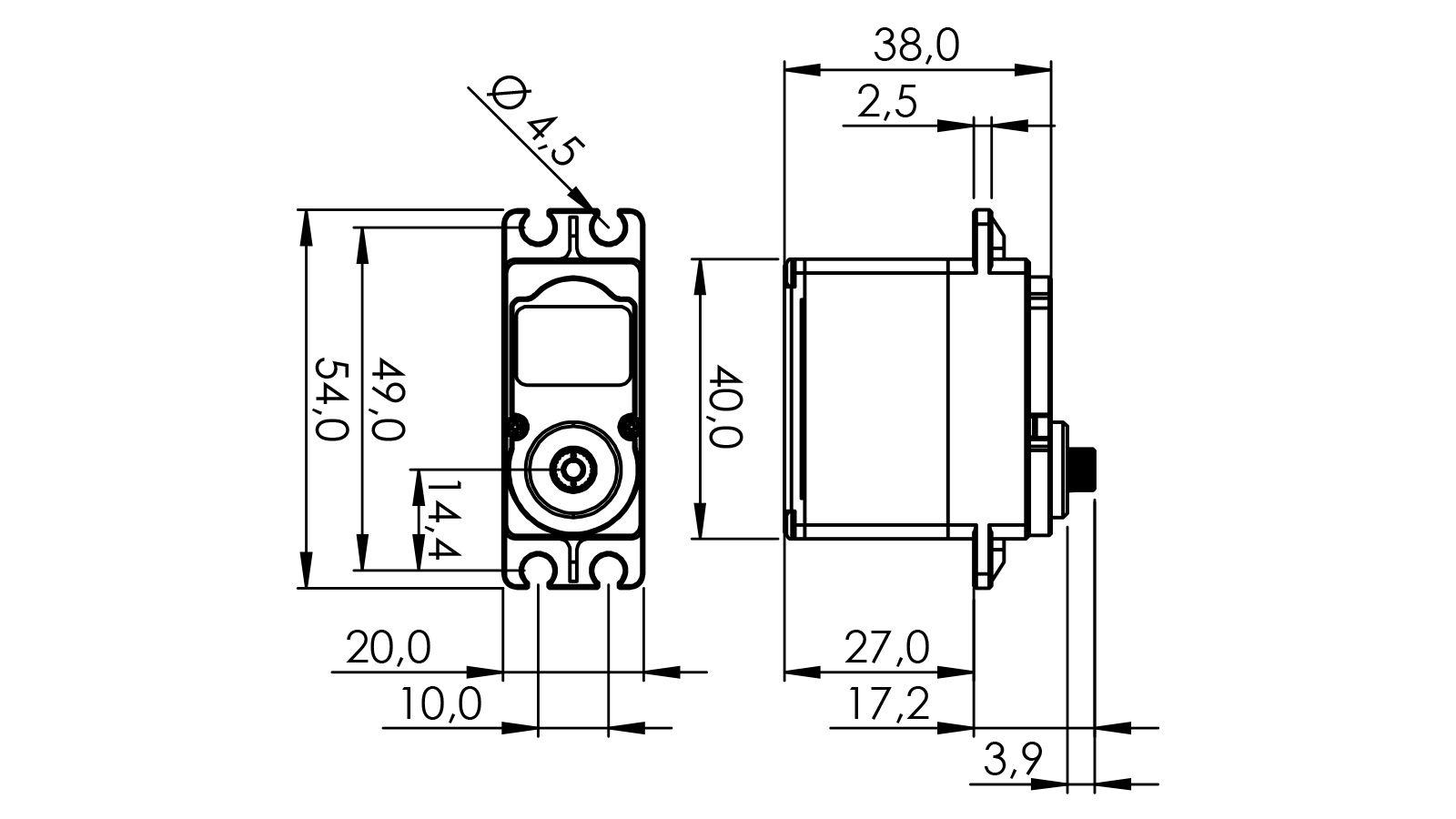

Technische Daten
Breite (mm)
20,00
Motortyp
BLDC
Drehgeber
Magnetic Encoder
IP-Schutzklasse
IP54
Kommunikation
PWM
Servotyp
Digitalservo
Spannung max. (V)
7,40
Stellkraft max. (kg/cm)
34,00
Stellzeit max. (Sek/60 Grad)
0,14
Hitec Servo Serie
HSB-Serie
Gewicht (Gramm)
78,00
Verzahnung
H25T (Ø6,0mm)
Länge (mm)
40,00
Höhe (mm)
38,00
Spannung min. (V)
6,00
Stellkraft min. (kg/cm)
34,00
Stellzeit min. (Sek/60 Grad)
0,17
Drehwinkel Standard (Grad)
± 60°
Drehwinkel programmierbar (Grad)
300°
Multi Turn
nicht möglich
Contniuos Rotation
Nein
Stromverbrauch Leerlauf (mA)
27
Stromverbrauch max. (mA)
2100
Stellkraft min. (N/cm)
333,43
Stellkraft max. (N/cm)
333,43
Gehäuse
Aluminiumbeschichtung
Anschlußtyp
Hitec 3 Pin (Uni)
Getriebe (Charakteristik)
Titanlegierung
