Servo D840WP
Artikel-Nr.: 116840
4,8-7,4 V | max. 294,2 N/cm | max. 0,11 Sek/60° | IP67
Lieferumfang:
- 1x HiTEC Servo D840WP
- Servohebel Set (2x Q-OA, 1x Q-XA, 1x Q-MIA)
- Befestigungsmaterial
Beschreibung

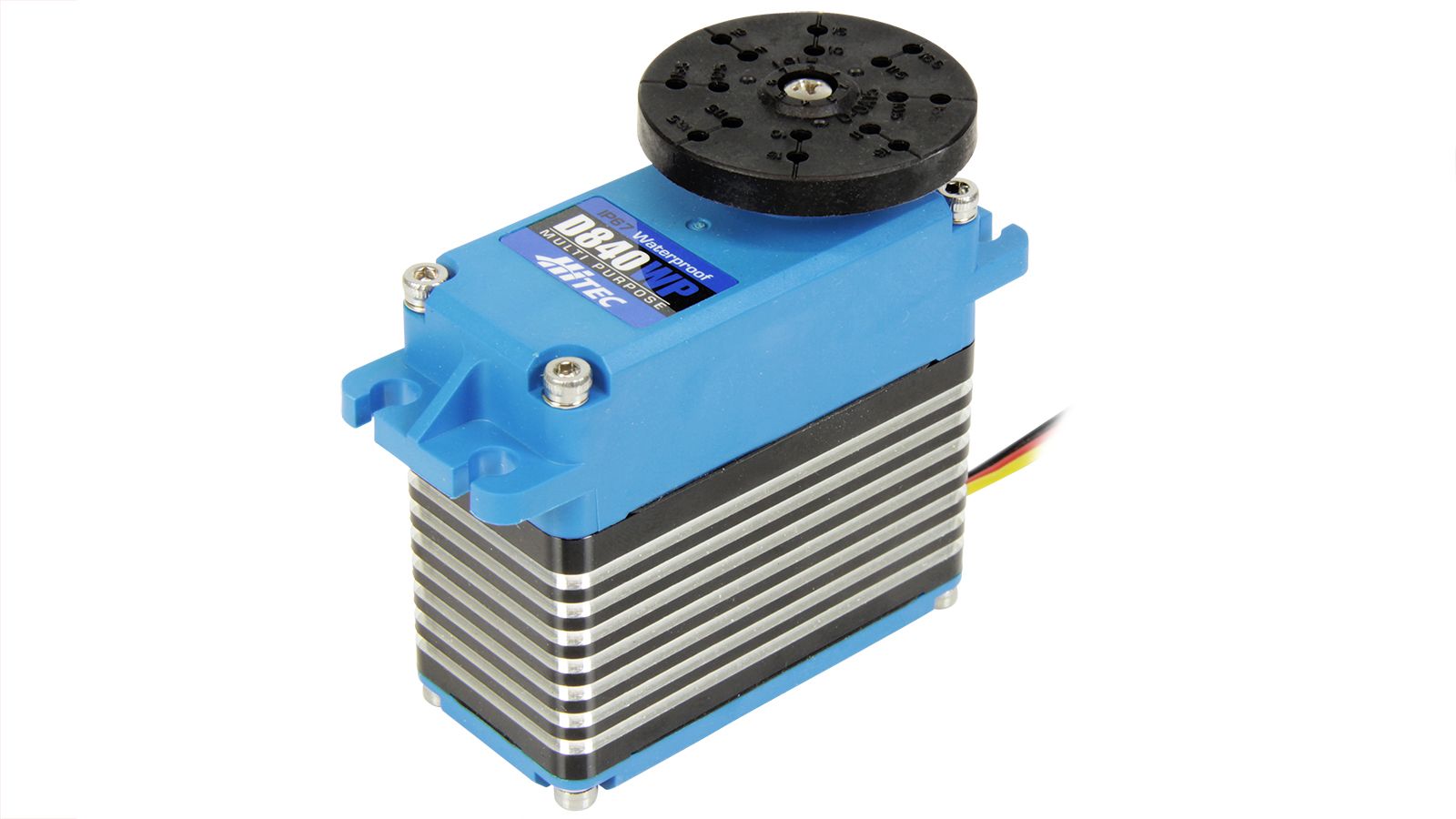

Der kompakte HiTEC Servomotor D840WP bringt präzise Stellbewegungen zuverlässig in Ihre Steuerung. Als programmierbares Digitalservo mit Ansteuerung über PWM und TTL lässt sich der Aktuator ohne großen Integrationsaufwand in moderne Steuerungskonzepte einbinden und exakt auf die gewünschte Charakteristik anpassen. Ein Potentiometer übernimmt die Positionsrückmeldung und unterstützt eine feinfühlige Regelung mit sauberer Zentrierung, sodass wiederholgenaue Bewegungen sicher umgesetzt werden.
Im Inneren arbeitet ein Bürstenmotor, der in Verbindung mit dem robusten Stahlgetriebe spontan abrufbares Drehmoment bereitstellt und dynamische Stellvorgänge ermöglicht. Das Stahlgetriebe überträgt Stellkräfte bis zu 294 N·cm zuverlässig und verlustarm und sorgt für ein direktes Ansprechverhalten des Servos. Der breite Betriebsspannungsbereich von 3,5 bis 8,4 V eröffnet Spielraum bei der Auslegung des Bordnetzes und erleichtert die Integration in unterschiedliche Elektronikumgebungen. Mit der Schutzart IP67 ist das Gehäuse wirkungsvoll gegen Staub und zeitweiliges Untertauchen geschützt, was den Einsatz in feuchten oder schmutzbelasteten Umgebungen unterstützt.
Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.
Im Inneren arbeitet ein Bürstenmotor, der in Verbindung mit dem robusten Stahlgetriebe spontan abrufbares Drehmoment bereitstellt und dynamische Stellvorgänge ermöglicht. Das Stahlgetriebe überträgt Stellkräfte bis zu 294 N·cm zuverlässig und verlustarm und sorgt für ein direktes Ansprechverhalten des Servos. Der breite Betriebsspannungsbereich von 3,5 bis 8,4 V eröffnet Spielraum bei der Auslegung des Bordnetzes und erleichtert die Integration in unterschiedliche Elektronikumgebungen. Mit der Schutzart IP67 ist das Gehäuse wirkungsvoll gegen Staub und zeitweiliges Untertauchen geschützt, was den Einsatz in feuchten oder schmutzbelasteten Umgebungen unterstützt.
Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.
Technische Daten
Breite (mm)
32,00
Motortyp
Cored Metal Brush
Drehgeber
Potentiometer
IP-Schutzklasse
IP67
Kommunikation
PWM / TTL
Servotyp
Digitalservo
Spannung max. (V)
7,40
Stellkraft max. (kg/cm)
30,00
Stellzeit max. (Sek/60 Grad)
0,11
Hitec Servo Serie
D-Serie
Gewicht (Gramm)
227,00
Verzahnung
15T (Ø8,0mm)
Länge (mm)
66,00
Höhe (mm)
62,10
Spannung min. (V)
4,80
Stellkraft min. (kg/cm)
19,00
Stellzeit min. (Sek/60 Grad)
0,17
Drehwinkel Standard (Grad)
± 60°
Drehwinkel programmierbar (Grad)
175°
Multi Turn
nicht möglich
Contniuos Rotation
Nein
Stromverbrauch Leerlauf (mA)
30
Stromverbrauch max. (mA)
9000
Stellkraft min. (N/cm)
186,30
Stellkraft max. (N/cm)
294,20
Gehäuse
Kunststoff mit Alu-Kühlkörper
Anschlußtyp
Hitec 3 Pin (Uni)
Getriebe (Charakteristik)
Stahl
