Beschreibung
Linear Servo speziell für den Funktionsmodellbau geeignet.

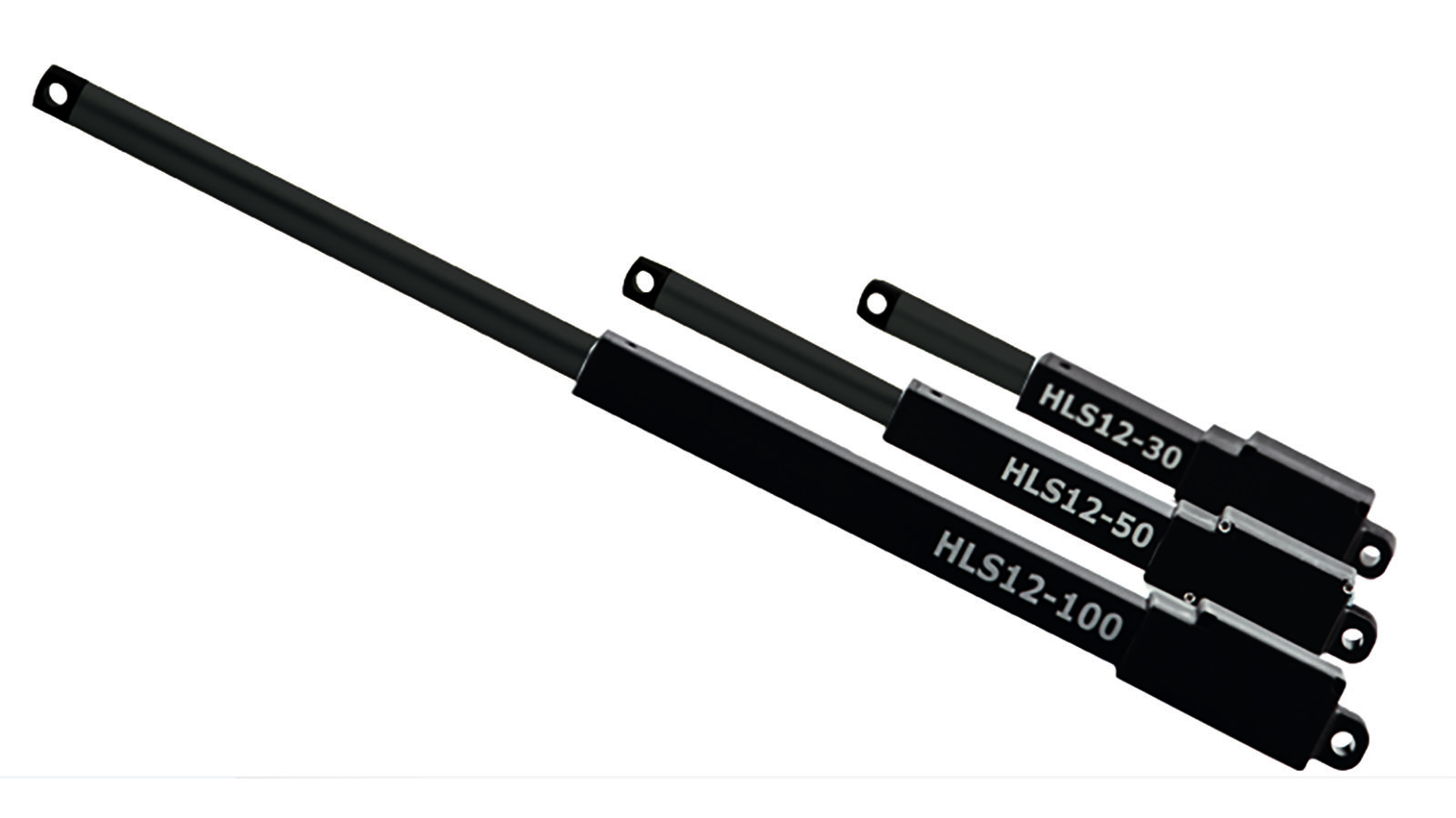

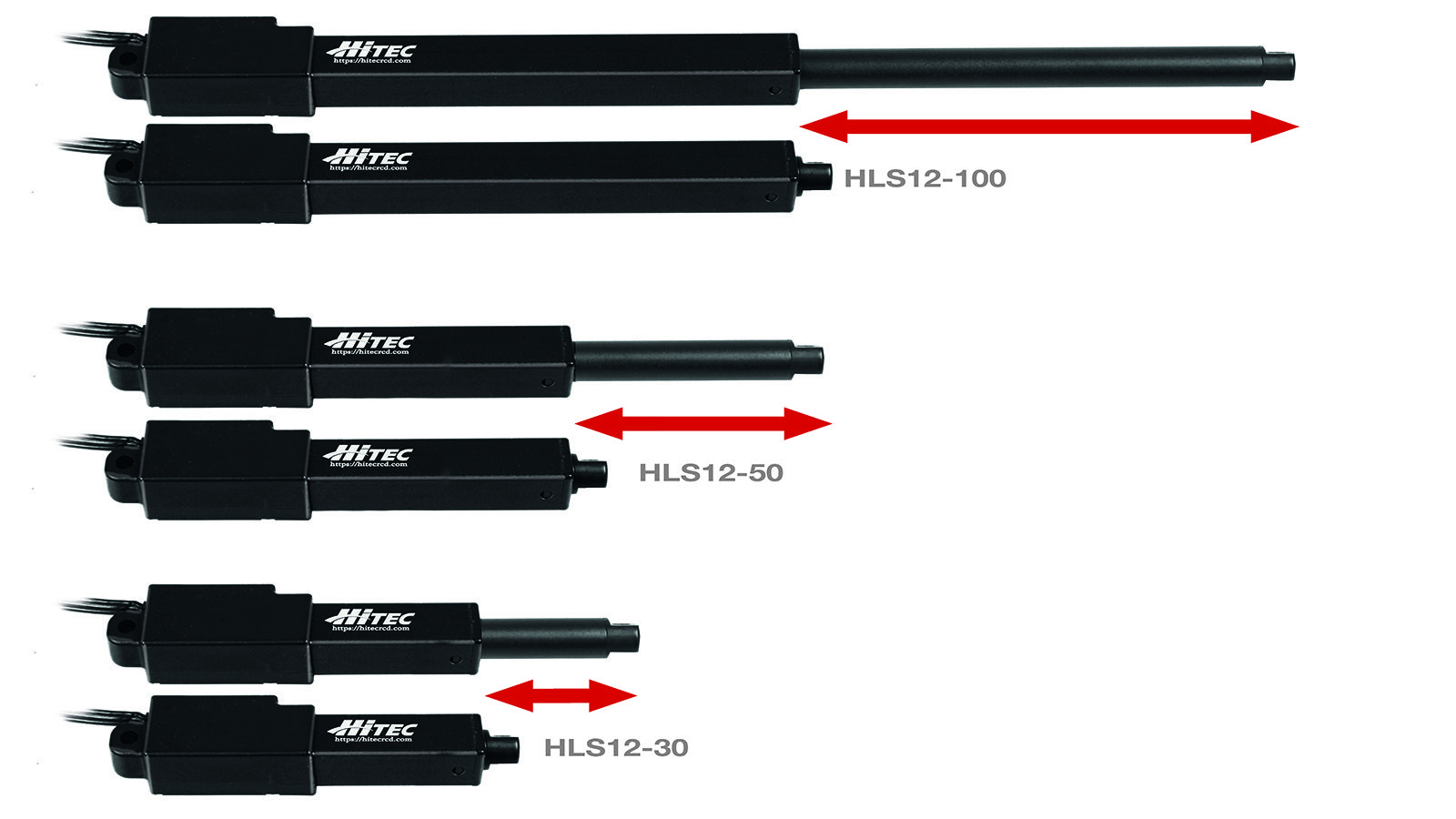

HiTEC Linearaktuatoren stammen ursprünglich aus unserer industriellen Sparte und erfüllen hier diverse Aufgaben in der Automatisierung und Robotik. Die Aktuatoren kommen in drei unterschiedlichen Längen (30, 50 und 100mm Hublänge) sowie jeweils in drei unterschiedlichen Steigungen der Spindel (1:50, 1:210, 1:380). Linearaktuatoren mit kurzer Übersetzung 1:50 sind sehr schnell wobei solche mit einer langen Übersetzung (1:380) extrem kräftig sind.
Im Modellbau, insbesondere im Funktionsmodellbau, lassen sich die Aktuatoren für viele Anwendungen verwenden, da diese im Gegenzug zu anderen Linearantrieben auf dem Markt ein integriertes Wegmesssystem besitzen. Daher lässt sich die Ausfahrlänge sehr genau anfahren. Dies geschieht analog zu herkömmlichen Servos über das PWM-Signal. 900us = ganz eingefahren und 2100us = ganz ausgefahren. Dazwischen lässt sich jede Position gezielt anfahren.
Die Betriebsspannung beträgt 4,8-7,4V und auch hier bewegen wir uns in der üblichen Modellbau-Bandbreite.
Typische Anwendungen im Modellbau: Stempel von LKW und Kranmodellen, Kippbewegungen von Mulden oder Leitern, ausfahren von Leitern, betätigen von Gangschaltungen, Lenkbewegungen, Schiebebewegungen von Schildern etc.
Hublänge : 50 mm
Übersetzung : 50 : 1
HiTEC Linearaktuatoren stammen ursprünglich aus unserer industriellen Sparte und erfüllen hier diverse Aufgaben in der Automatisierung und Robotik. Die Aktuatoren kommen in drei unterschiedlichen Längen (30, 50 und 100mm Hublänge) sowie jeweils in drei unterschiedlichen Steigungen der Spindel (1:50, 1:210, 1:380). Linearaktuatoren mit kurzer Übersetzung 1:50 sind sehr schnell wobei solche mit einer langen Übersetzung (1:380) extrem kräftig sind.
Im Modellbau, insbesondere im Funktionsmodellbau, lassen sich die Aktuatoren für viele Anwendungen verwenden, da diese im Gegenzug zu anderen Linearantrieben auf dem Markt ein integriertes Wegmesssystem besitzen. Daher lässt sich die Ausfahrlänge sehr genau anfahren. Dies geschieht analog zu herkömmlichen Servos über das PWM-Signal. 900us = ganz eingefahren und 2100us = ganz ausgefahren. Dazwischen lässt sich jede Position gezielt anfahren.
Die Betriebsspannung beträgt 4,8-7,4V und auch hier bewegen wir uns in der üblichen Modellbau-Bandbreite.
Typische Anwendungen im Modellbau: Stempel von LKW und Kranmodellen, Kippbewegungen von Mulden oder Leitern, ausfahren von Leitern, betätigen von Gangschaltungen, Lenkbewegungen, Schiebebewegungen von Schildern etc.
Hublänge : 50 mm
Übersetzung : 50 : 1
Technische Daten
Motortyp
Bürstenmotor
Wasserdicht
Nein
Kommunikation
PWM
max. Betriebsspannung (V)
7,40
Hitec Servo Serie
HLS-Serie
