Linear-Aktuator HLS12-30100
Artikel-Nr.: 1-03232
4 - 8,4 V | 30 mm | 100 : 1 | max. 60,8 N | max. 16,1 mm/s
Lieferumfang:
- 1x HiTEC Linearaktuator HLS12-30100
- Befestigungsmaterial
Beschreibung
Mit dem HiTEC HLS12 30100 steht ein kompakter Linearaktuator zur Verfügung, der kontrollierte Linearbewegungen auf kleinem Bauraum ermöglicht. Er wird über eine PWM Schnittstelle angesteuert, die mit gängigen Servosteuerungen kompatibel ist und die Einbindung in vorhandene Systeme erleichtert. Die lineare Schub und Zugbewegung entlang der Hubachse kann über den gesamten Hub von 30 mm kontrolliert umgesetzt werden.
Im Inneren arbeitet ein Bürstenmotor mit Metallkern, der mit einem Getriebe mit einer Übersetzung von 100 zu 1 und einer programmierbaren Digital Elektronik kombiniert ist. Die Übersetzung bietet ein ausgewogenes Verhältnis aus Stellkraft und Verstellgeschwindigkeit, während die Programmierbarkeit eine Anpassung des Antriebsverhaltens an die jeweiligen Anforderungen erlaubt. Auf diese Weise entsteht ein sanfter und präziser Linearantrieb mit hoher Wiederholgenauigkeit in einer besonders kompakten Baugröße.
Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.
Im Inneren arbeitet ein Bürstenmotor mit Metallkern, der mit einem Getriebe mit einer Übersetzung von 100 zu 1 und einer programmierbaren Digital Elektronik kombiniert ist. Die Übersetzung bietet ein ausgewogenes Verhältnis aus Stellkraft und Verstellgeschwindigkeit, während die Programmierbarkeit eine Anpassung des Antriebsverhaltens an die jeweiligen Anforderungen erlaubt. Auf diese Weise entsteht ein sanfter und präziser Linearantrieb mit hoher Wiederholgenauigkeit in einer besonders kompakten Baugröße.
Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.
Technische Daten

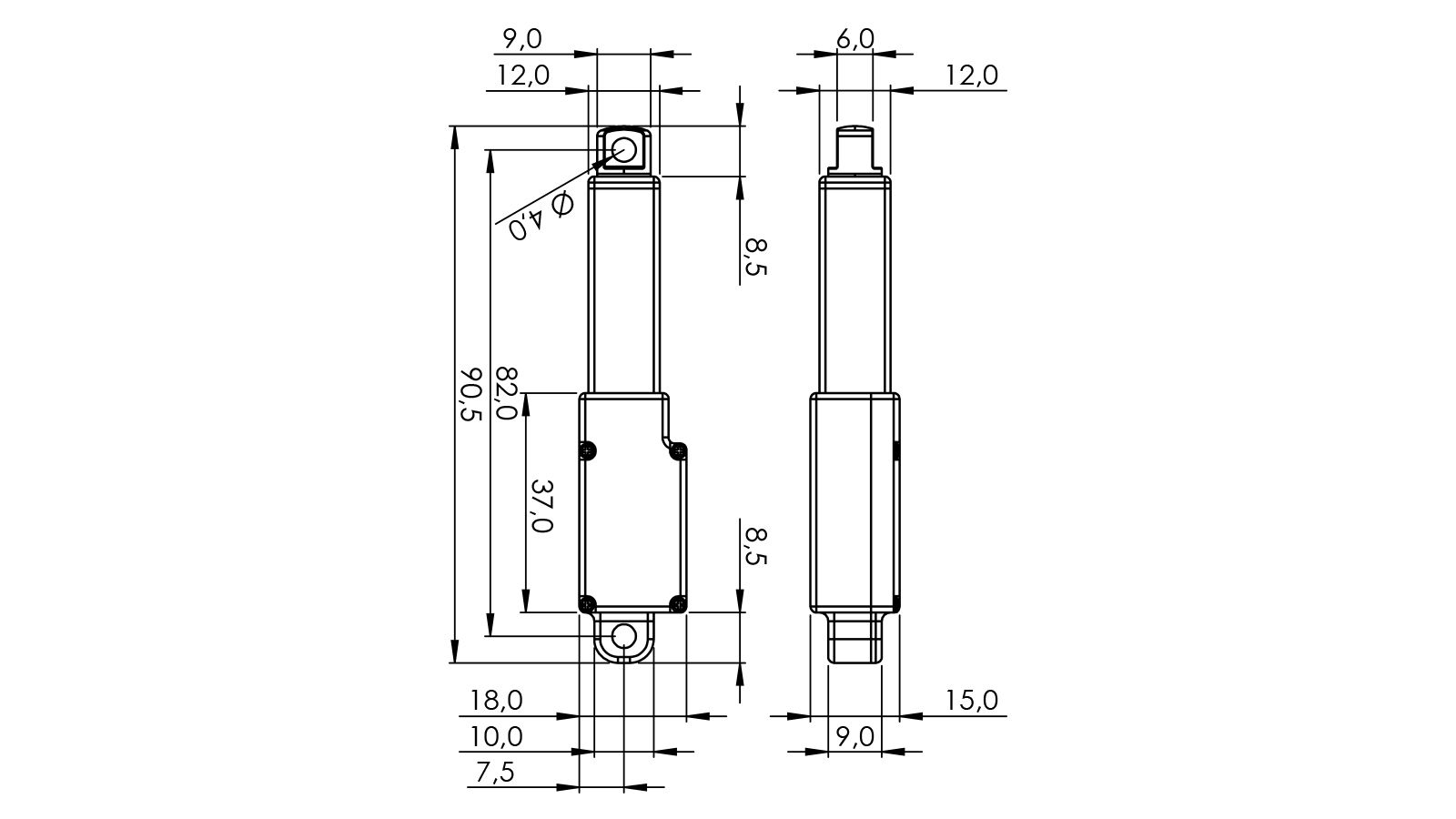

Länge (mm)
82,00
Breite (mm)
15,00
Höhe (mm)
18,00
Gewicht (g)
34,00
Kommunikation
PWM
Ausfahrlänge (mm)
30
Übersetzung
100:1
Stellkraft max. ausgefahren bei 6V (N)
41,19
Stellkraft min. (N)
39,23
Stellkraft max. (N)
60,80
Seitenbelastung max. (N)
40,00
Stellgeschwindigkeit min. (mm/s)
10,40
Stellgeschwindigkeit max. (mm/s)
16,10
Spannung min. (V)
4,00
Spannung max. (V)
8,40
Motortyp
Cored Metal Brush
Getriebe
Metall
Gehäuse
Kunststoff
Anschlußtyp
Hitec 3 Pin (Uni)
Servotyp
Digital
