Servo SG33BL-T-12V (DB9 SUB)
Artikel-Nr.: 1-00932
9-15 V | max. 1441,57 N/cm | max. 0,185 Sek/60° | IP68
Lieferumfang:
- 1x HiTEC Servo SG33BL-T-12V (DB9 SUB)
- 1x Servohebel I-MOS (6.5x6.5)
- Befestigungsmaterial
Beschreibung
Als verlässlicher Aktuator verbindet der HiTEC SG33BL-T-12V effiziente Signalverarbeitung mit montagefreundlicher Schnittstelle. Der Digital-Servomotor arbeitet mit BLDC-Antrieb und magnetischem Encoder für präzises Positionsfeedback und hohe Wiederholgenauigkeit. Über PWM, TTL oder RS-485 fügt sich das System dank seiner bewährten und praxiserprobten Schnittstellen zuverlässig in neue wie bestehende Steuerungen ein und erleichtert Inbetriebnahme. Das gehärtete Stahlgetriebe wandelt die Antriebsleistung in eine kraftvolle Stellkraft von 1441 N/cm; die Stellzeit von 0,19 s/60° hält Takte kurz und Prozesse dynamisch. IP68 schützt dauerhaft gegen Staub und Wasser – ideal für anspruchsvolle Industrieumgebungen.
Der weite Versorgungsbereich von 9,00–15,00 V erhöht den Spielraum in 12-V-Netzen. Der DB-9-SUB-Anschluss sorgt für robuste, servicefreundliche Verdrahtung. So kombiniert HiTEC präzise Sensorik, leistungsfähige Kommunikation und langlebige Mechanik zu einem Servomotor, der in kompakten Bauräumen zuverlässig hohe Kräfte und schnelle Positionierzyklen liefert.
Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.
Der weite Versorgungsbereich von 9,00–15,00 V erhöht den Spielraum in 12-V-Netzen. Der DB-9-SUB-Anschluss sorgt für robuste, servicefreundliche Verdrahtung. So kombiniert HiTEC präzise Sensorik, leistungsfähige Kommunikation und langlebige Mechanik zu einem Servomotor, der in kompakten Bauräumen zuverlässig hohe Kräfte und schnelle Positionierzyklen liefert.
Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.

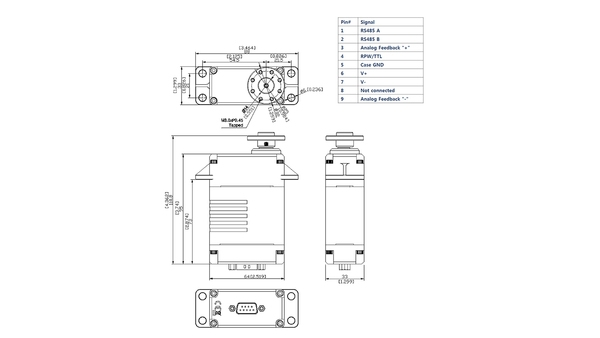

Technische Daten
Breite (mm)
33,00
Motortyp
BLDC
Drehgeber
Magnetic Encoder
IP-Schutzklasse
IP68
Kommunikation
PWM / TTL / RS-485
Servotyp
Digitalservo
Spannung max. (V)
15,00
Stellkraft max. (kg/cm)
147,00
Stellzeit max. (Sek/60 Grad)
0,19
Hitec Servo Serie
SG-Serie
Gewicht (Gramm)
480,00
Verzahnung
Quadrat (6,5mm x 6,5mm)
Länge (mm)
64,00
Höhe (mm)
95,00
Spannung min. (V)
9,00
Stellkraft min. (kg/cm)
147,00
Stellzeit min. (Sek/60 Grad)
0,19
Drehwinkel Standard (Grad)
± 60°
Drehwinkel programmierbar (Grad)
320°
Multi Turn
± 8 Turns
Contniuos Rotation
Ja
Stromverbrauch Leerlauf (mA)
30
Stromverbrauch max. (mA)
10000
Stellkraft min. (N/cm)
1081,67
Stellkraft max. (N/cm)
1441,57
Gehäuse
Aluminiumbeschichtung
AnschluĂźtyp
DB-9-SUB
Getriebe (Charakteristik)
Gehärteter Stahl
