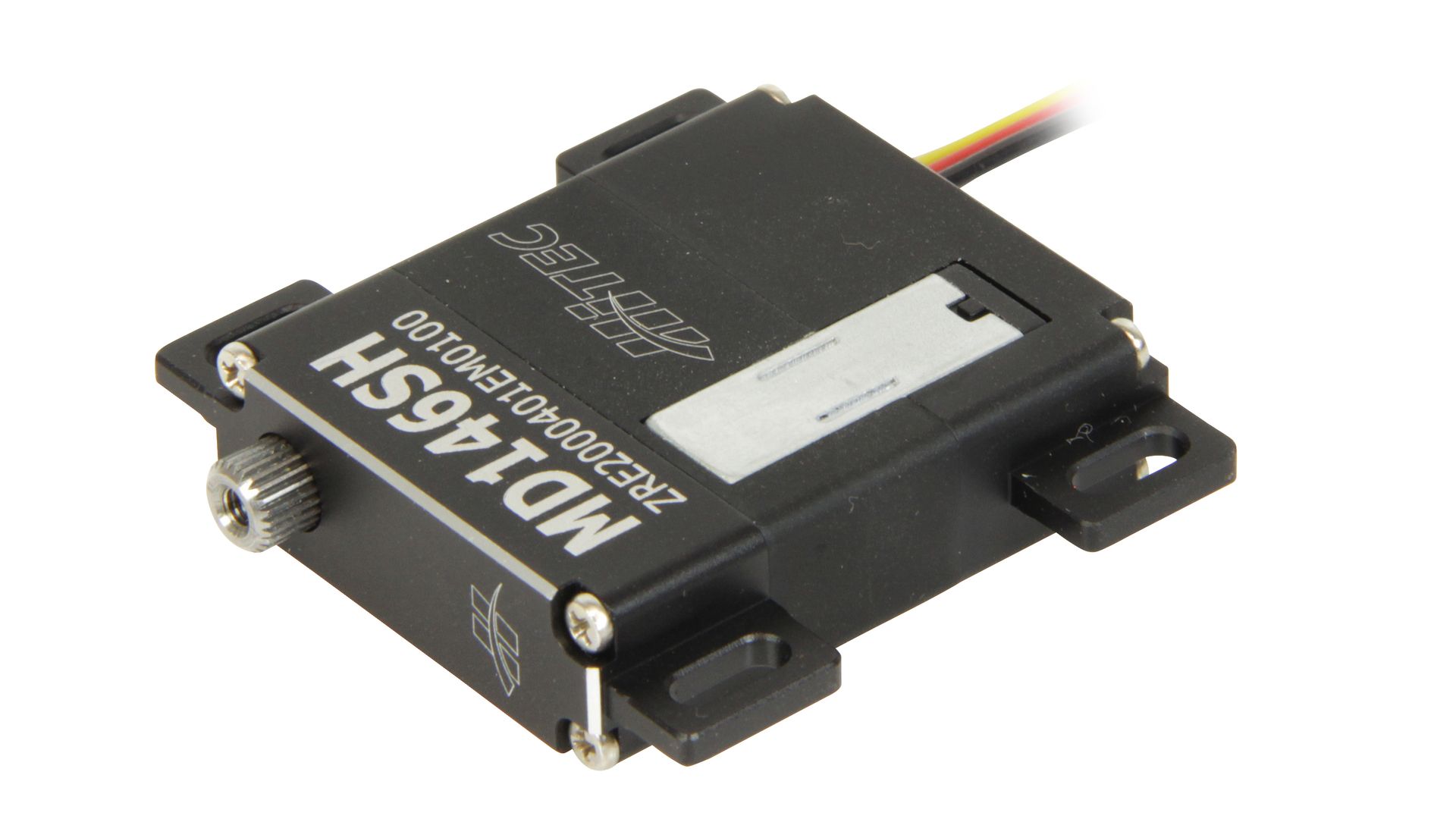

Servo MD146SH

Artikel-Nr.: 1-03090
6-7,4 V | max. 68,7 N/cm | max. 0,13 Sek/60° | IP4X

Lieferumfang:
  • 1x HiTEC Servo MD146SH
  • Servohebel Set (MS-L25, MS-ML25)
  • Befestigungsmaterial
94,90 €
Preis inkl. MwSt. zzgl. Versand

Auf Lager

Beschreibung Technische Daten Downloads
Beschreibung
Der HiTEC Servomotor MD146SH liefert präzise Positionierung und zuverlässige Kraft in Anwendungen mit knappem Bauraum. Der Bürstenmotor reagiert unmittelbar und setzt Stellbefehle in 0,13 s/60° präzise um, während das Stahlgetriebe das Drehmoment dauerhaft sicher überträgt; bis zu 68 N·cm sorgen für souveräne Stell- und Haltemomente. Ein kontaktloser magnetischer Encoder gewährleistet verschleißfreie Rückmeldung und stabiles Zentrierverhalten, die flache Bauform mit 10 mm Breite erleichtert den Einbau in sehr schmale Strukturen. Die breite Betriebsspannung von 3,5–8,4 V vereinfacht die Anbindung in eine bestehende Versorgung, und über die praxiserprobte PWM/TTL Schnittstelle integriert sich der Aktuator einfach in bestehende Steuerungen. So entsteht eine stimmige Kombination aus Tempo, Stabilität und unkomplizierter Einbindung. Setzen Sie dieses Servo dort ein, wo Präzision auf minimalen Bauraum trifft und die flache Bauform mit 10 mm Breite den Unterschied macht.

Für weiterführende technische Beratung kontaktieren Sie gern direkt unser Technical Support Team📧.
Technische Daten
Breite (mm)
10,00
Motortyp
Cored Carbon Brush
Drehgeber
Magnetic Encoder
IP-Schutzklasse
IP4X
Kommunikation
PWM / TTL
Servotyp
Digitalservo
Spannung max. (V)
7,40
Stellkraft max. (kg/cm)
7,00
Stellzeit max. (Sek/60 Grad)
0,13
Hitec Servo Serie
MD-Serie
Gewicht (Gramm)
31,00
Verzahnung
M25T (Ø5,0mm)
Länge (mm)
30,00
Höhe (mm)
37,00
Spannung min. (V)
6,00
Stellkraft min. (kg/cm)
5,90
Stellzeit min. (Sek/60 Grad)
0,15
Drehwinkel Standard (Grad)
± 60°
Drehwinkel programmierbar (Grad)
320°
Multi Turn
nicht möglich
Contniuos Rotation
Nein
Stromverbrauch Leerlauf (mA)
30
Stromverbrauch max. (mA)
2600
Stellkraft min. (N/cm)
57,90
Stellkraft max. (N/cm)
68,70
Gehäuse
Aluminiumbeschichtung
Anschlußtyp
Hitec 3 Pin (Uni)
Getriebe (Charakteristik)
Stahl
