Linear-Aktuator HLS12-100210
Artikel-Nr.: 1-02460
4 - 8,4 V | 100 mm | 210 : 1 | max. 121,6 N | max. 7,5 mm/s
Lieferumfang:
- 1x Linear-Aktuator HLS12-100210-7,4V
- Befestigungsmaterial HLS-Serie
Beschreibung
Linear Servo speziell für den Funktionsmodellbau geeignet.
HiTEC Linearaktuatoren stammen ursprünglich aus unserer industriellen Sparte und erfüllen hier diverse Aufgaben in der Automatisierung und Robotik. Die Aktuatoren kommen in drei unterschiedlichen Längen (30, 50 und 100mm Hublänge) sowie jeweils in drei unterschiedlichen Steigungen der Spindel (1:50, 1:210, 1:380). Linearaktuatoren mit kurzer Übersetzung 1:50 sind sehr schnell wobei solche mit einer langen Übersetzung (1:380) extrem kräftig sind.
Im Modellbau, insbesondere im Funktionsmodellbau, lassen sich die Aktuatoren für viele Anwendungen verwenden, da diese im Gegenzug zu anderen Linearantrieben auf dem Markt ein integriertes Wegmesssystem besitzen. Daher lässt sich die Ausfahrlänge sehr genau anfahren. Dies geschieht analog zu herkömmlichen Servos über das PWM-Signal. 900us = ganz eingefahren und 2100us = ganz ausgefahren. Dazwischen lässt sich jede Position gezielt anfahren.
Die Betriebsspannung beträgt 4,8-7,4V und auch hier bewegen wir uns in der üblichen Modellbau-Bandbreite.
Typische Anwendungen im Modellbau: Stempel von LKW und Kranmodellen, Kippbewegungen von Mulden oder Leitern, ausfahren von Leitern, betätigen von Gangschaltungen, Lenkbewegungen, Schiebebewegungen von Schildern etc.
Hublänge : 100 mm
Übersetzung : 210 : 1
HiTEC Linearaktuatoren stammen ursprünglich aus unserer industriellen Sparte und erfüllen hier diverse Aufgaben in der Automatisierung und Robotik. Die Aktuatoren kommen in drei unterschiedlichen Längen (30, 50 und 100mm Hublänge) sowie jeweils in drei unterschiedlichen Steigungen der Spindel (1:50, 1:210, 1:380). Linearaktuatoren mit kurzer Übersetzung 1:50 sind sehr schnell wobei solche mit einer langen Übersetzung (1:380) extrem kräftig sind.
Im Modellbau, insbesondere im Funktionsmodellbau, lassen sich die Aktuatoren für viele Anwendungen verwenden, da diese im Gegenzug zu anderen Linearantrieben auf dem Markt ein integriertes Wegmesssystem besitzen. Daher lässt sich die Ausfahrlänge sehr genau anfahren. Dies geschieht analog zu herkömmlichen Servos über das PWM-Signal. 900us = ganz eingefahren und 2100us = ganz ausgefahren. Dazwischen lässt sich jede Position gezielt anfahren.
Die Betriebsspannung beträgt 4,8-7,4V und auch hier bewegen wir uns in der üblichen Modellbau-Bandbreite.
Typische Anwendungen im Modellbau: Stempel von LKW und Kranmodellen, Kippbewegungen von Mulden oder Leitern, ausfahren von Leitern, betätigen von Gangschaltungen, Lenkbewegungen, Schiebebewegungen von Schildern etc.
Hublänge : 100 mm
Übersetzung : 210 : 1

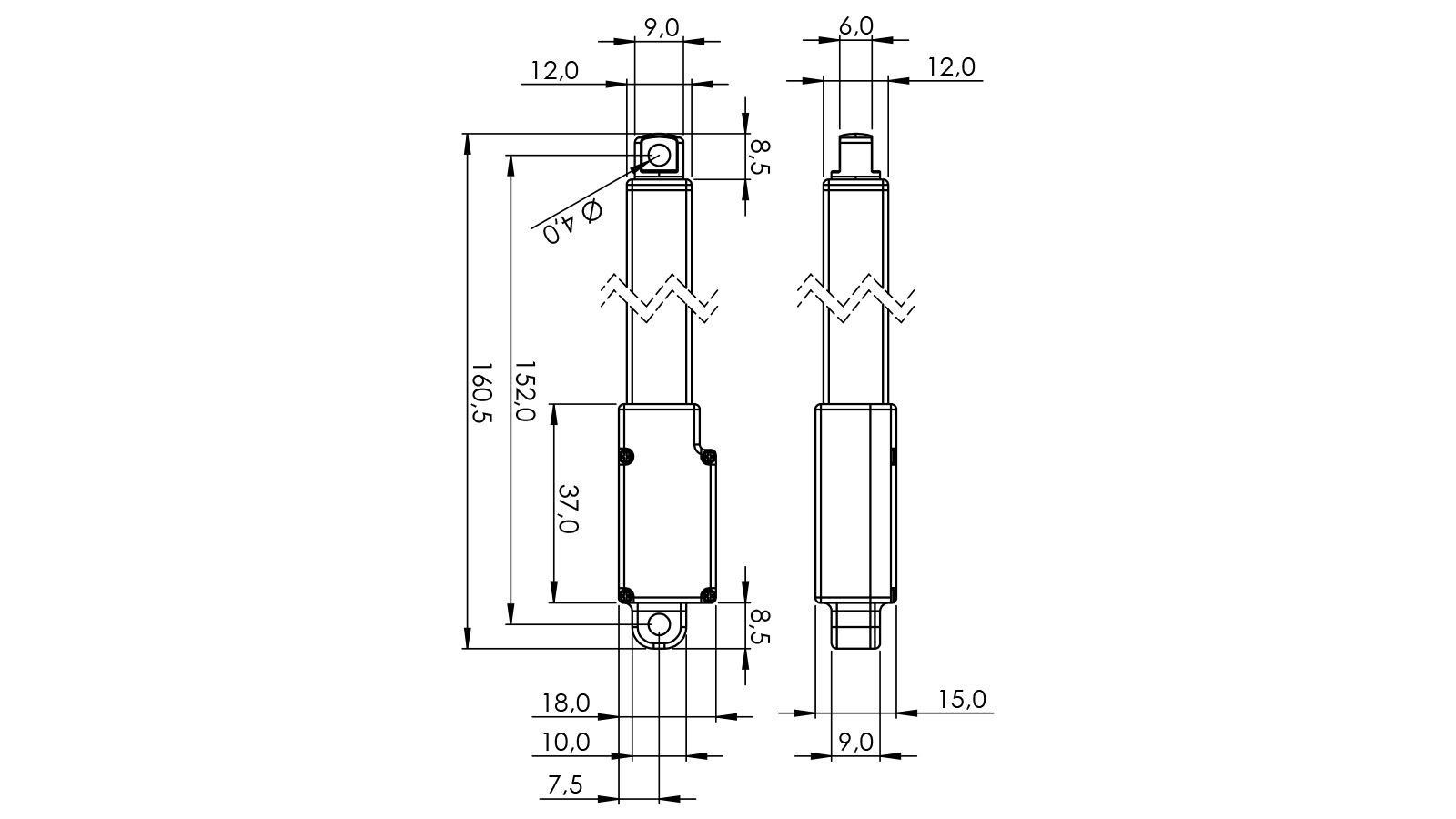

Technische Daten
Länge (mm)
152,00
Breite (mm)
15,00
Höhe (mm)
18,00
Gewicht (g)
56,00
Kommunikation
PWM
Ausfahrlänge (mm)
100
Übersetzung
210:1
Stellkraft max. ausgefahren bei 6V (N)
78,45
Stellkraft min. (N)
78,45
Stellkraft max. (N)
121,60
Seitenbelastung max. (N)
15,00
Stellgeschwindigkeit min. (mm/s)
4,90
Stellgeschwindigkeit max. (mm/s)
7,50
Spannung min. (V)
4,00
Spannung max. (V)
8,40
Motortyp
Cored Metal Brush
Getriebe
Metall
Gehäuse
Kunststoff
Anschlußtyp
Hitec 3 Pin (Uni)
Servotyp
Digital
